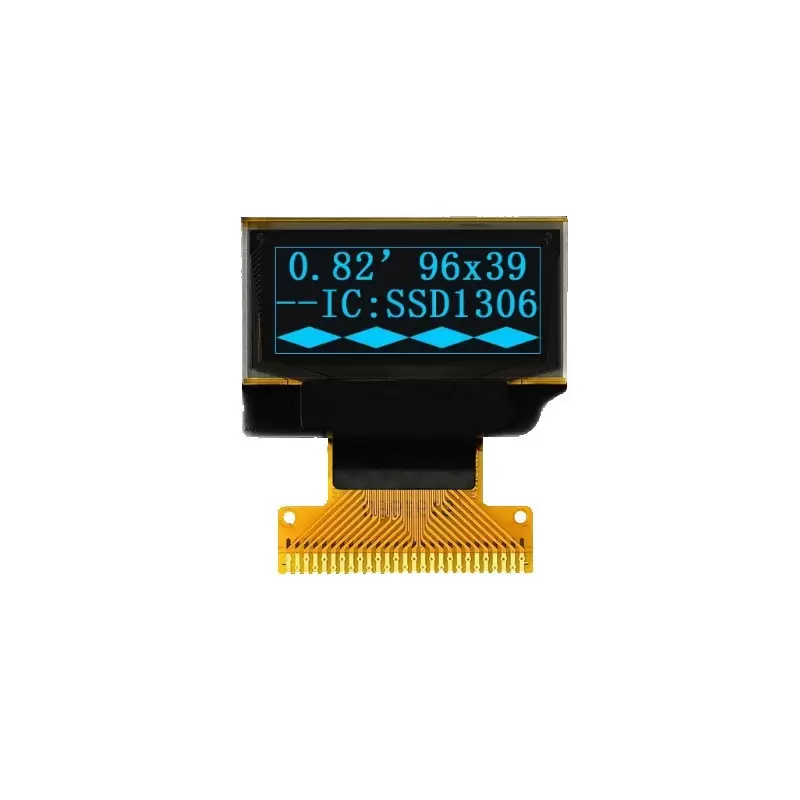

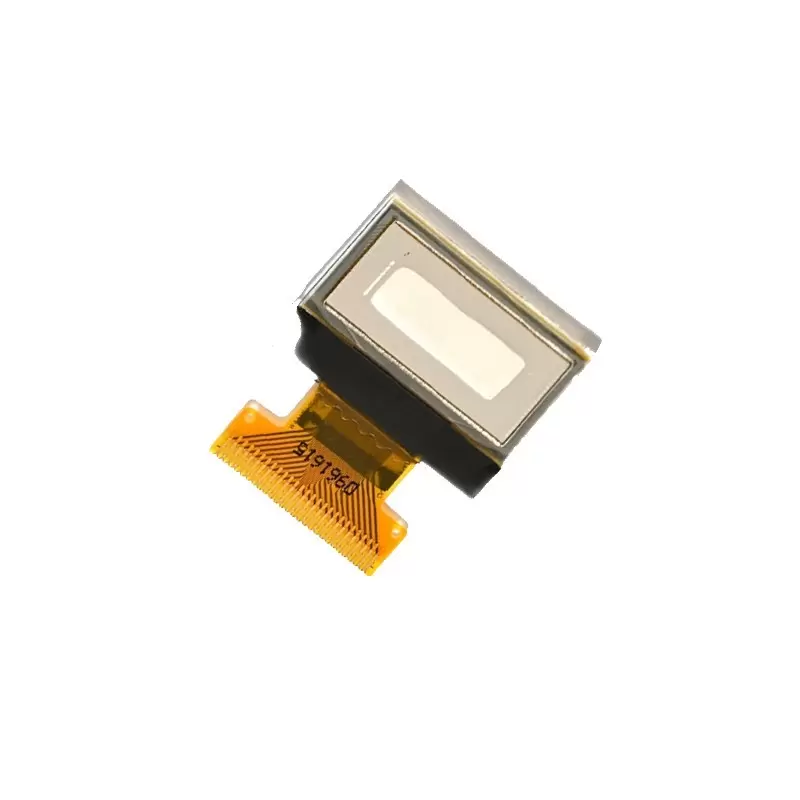

oled 0.82 inch 96x39 IIC/SSD1306

صفحه نمایش OLED 0.82 اینچی با کنترلر SSD1306

این صفحه نمایش OLED کوچک و با کیفیت با رزولوشن 96x39 پیکسل، انتخاب ایده آلی برای پروژه های الکترونیکی و صنعتی است. نمایشگر با رنگ آبی واضح و کنترلر قدرتمند SSD1306، امکان نمایش متن و گرافیک ساده را با کیفیت بالا فراهم می کند.

مشخصات فنی اصلی:

• سایز صفحه نمایش: 0.82 اینچ

• تکنولوژی: PM OLED

• رزولوشن: 96 × 39 پیکسل

• رنگ نمایش: آبی

• رابط های ارتباطی: I2C یا 8-bit parallel (قابل انتخاب)

• تراشه کنترلر: SSD1306

• ابعاد ناحیه نمایش: 19.372 × 7.858 میلیمتر

• ابعاد کلی پنل: 23.80 × 16.20 × 1.30 میلیمتر

• فاصله مرکز به مرکز پیکسل ها: 0.202 میلیمتر

• سایز واقعی هر پیکسل: 0.182 میلیمتر

• طول کابل اتصال: 9.8 میلیمتر

• تعداد پین ها: 27 پین با فاصله 0.65mm برای لحیم کاری

• زاویه دید: تمام جهات (بدون محدودیت دید)

• محدوده دمای کاری: -40 تا +70 درجه سانتیگراد

ویژگی های کلیدی:

• مصرف انرژی پایین

• کنتراست بالا

• پاسخگویی سریع

• طراحی جمع و جور

• سازگاری با میکروکنترلرهای مختلف

کاربردهای پیشنهادی:

• دستگاه های اندازه گیری و مانیتورینگ صنعتی

• نمایشگرهای کوچک برای وسایل پزشکی

• پروژه های اینترنت اشیا (IoT)

• دستگاه های پوشیدنی

• سیستم های تعبیه شده (Embedded Systems)

• پروژه های دانشجویی و آموزشی

• مشخصات پایه ها:



پایه ۱: N.C./(GND)
پایه ۲: C2P
پایه ۳: C2N
پایه ۴: C1P
پایه ۵: C1N
پایه ۶: VBAT
پایه ۷: VSS
پایه ۸: VDD
پایه ۹: BS2
پایه ۱۰: CS#
پایه ۱۱: RES#
پایه ۱۲: D/C#
پایه ۱۳: R/W#
پایه ۱۴: E/RD#
پایه ۱۵: DO
پایه ۱۶: D1
پایه ۱۷: D2
پایه ۱۸: D3
پایه ۱۹: D4
پایه ۲۰: D5
پایه ۲۱: D6
پایه ۲۲: D7
پایه ۲۳: IREF
پایه ۲۴: VCOMH
پایه ۲۵: VCC
پایه ۲۶: VLSS
پایه ۲۷: N.C.(GND)

EXAMPLE:

00 - 0.82 OLED display C51 IIC example
01 - 0.82 OLED display STM32F103C8T6 IIC
02 - 0.82 OLED display STM32F103RC16 IIC example
03 - 0.82 OLED display STM32F103ZE16 IIC example
04 - 0.82 OLED display STM32F407ZG IIC example
05 - 0.82 OLED display STM32L476RG IIC example
06 - 0.82 OLED display STM32F303RC IIC example
07 - 0.82 OLED display STM32L151C8T6 IIC example
08 - 0.82 OLED display STM32L053C8 IIC example
09 - 0.82 OLED display STM32F030C8 IIC example
10 - 0.82 OLED display arduino IIC example
