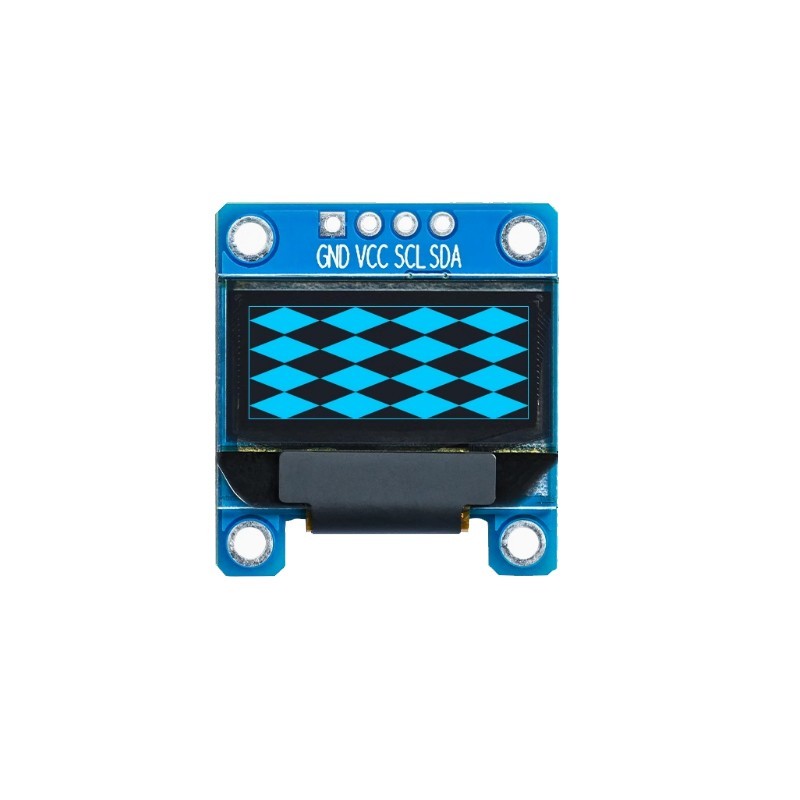

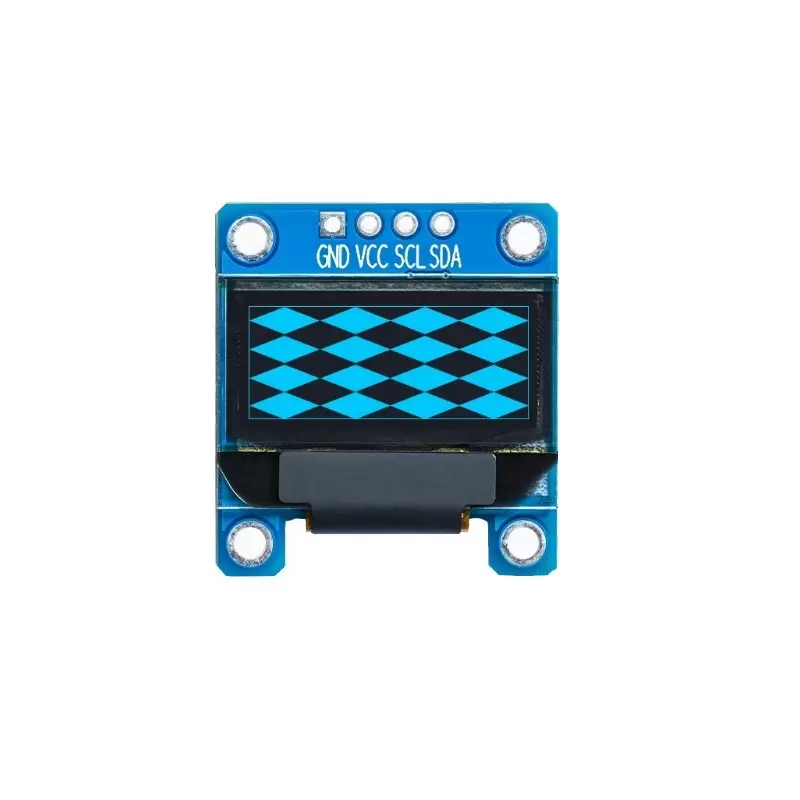

OLED 0.82 inch OLED Module blue 96x39 IIC / SSD1306

ماژول OLED 0.82 اینچی با رابط I2C و کنترلر SSD1306

این نمایشگر کوچک و کارآمد از نوع PM OLED با ابعاد 0.82 اینچ و رزولوشن 96×39 پیکسل طراحی شده است. از ویژگی‌های بارز آن می‌توان به رابط ارتباطی I2C، ولتاژ کاری 3.3 ولت و تراشه کنترلر SSD1306 اشاره کرد. این نمایشگر در رنگ آبی قابل انتخاب است و با چهار پین (2.54mm فاصله) برای اتصال آسان به مدارهای مختلف ارائه می‌شود.

مشخصات فنی:

• ابعاد کلی: 24.00 × 26.20 × 2.60 میلی‌متر

• منطقه نمایش: 19.372 × 7.858 میلی‌متر

• فاصله پیکسل‌ها: 0.202 × 0.202 میلی‌متر

• اندازه پیکسل: 0.182 × 0.182 میلی‌متر

• زاویه دید: تمام‌جهته (Full View) برای مشاهده واضح از هر زاویه

• دمای کاری: -40 تا +70 درجه سانتی‌گراد، مناسب برای استفاده در محیط‌های متنوع

این نمایشگر به‌دلیل اندازه کوچک، مصرف انرژی پایین و کیفیت نمایش بالا، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، دستگاه‌های پوشیدنی، سیستم‌های صنعتی و IoT محسوب می‌شود.

مشخصات ماژول OLED 0.82 اینچی:

• اندازه: 0.82 اینچ OLED

• جنس: PM OLED

• رزولوشن: 96×39 پیکسل

• نوع رابط: I2C

• ولتاژ کار: 3.3 ولت

• تراشه کنترل: SSD1306

• رنگ نمایش: آبی

• ابعاد بیرونی: 24.00 × 26.20 × 2.60 میلی‌متر

• منطقه نمایش: 19.372 × 7.858 میلی‌متر

• فاصله پیکسل: 0.202 × 0.202 میلی‌متر

• اندازه پیکسل: 0.182 × 0.182 میلی‌متر

• تعداد پایه: 4 پین (با فاصله 2.54 میلی‌متر)

• زاویه دید: تمام‌جهتی

• دمای کار: 40- تا 70+ درجه سانتی‌گراد

مشخصات پایه ها:

پایه 1: GND - زمین منبع تغذیه
پایه 2: VCC - مثبت منبع تغذیه با محدوده ولتاژ 3 تا 3.5 ولت
پایه 3: SCL - پایه کلاک برای پروتکل I²C
پایه 4: SDA - پایه داده برای پروتکل I²C

EXAMPLE:
0.0.82 OLED Display C51 IIC Example Code
0.1.0.82 OLED Display STM32F103C8T6 IIC Example Code
0.2.0.82 OLED Display STM32F103RCT6 IIC Example Code
0.3.0.82 OLED Display STM32F103ZE6 IIC Example Code
0.4.0.82 OLED Display STM32F407ZG IIC Example Code
0.5.0.82 OLED Display STM32F476RG IIC Example Code
0.6.0.82 OLED Display STM32F303RC IIC Example Code
0.7.0.82 OLED Display STM32151AC8T6 IIC Example Code
0.8.0.82 OLED Display STM32L053C8 IIC Example Code
0.9.0.82 OLED Display STM32F030C8 IIC Example Code
1.0.0.82 OLED Display Arduino IIC Example Code
