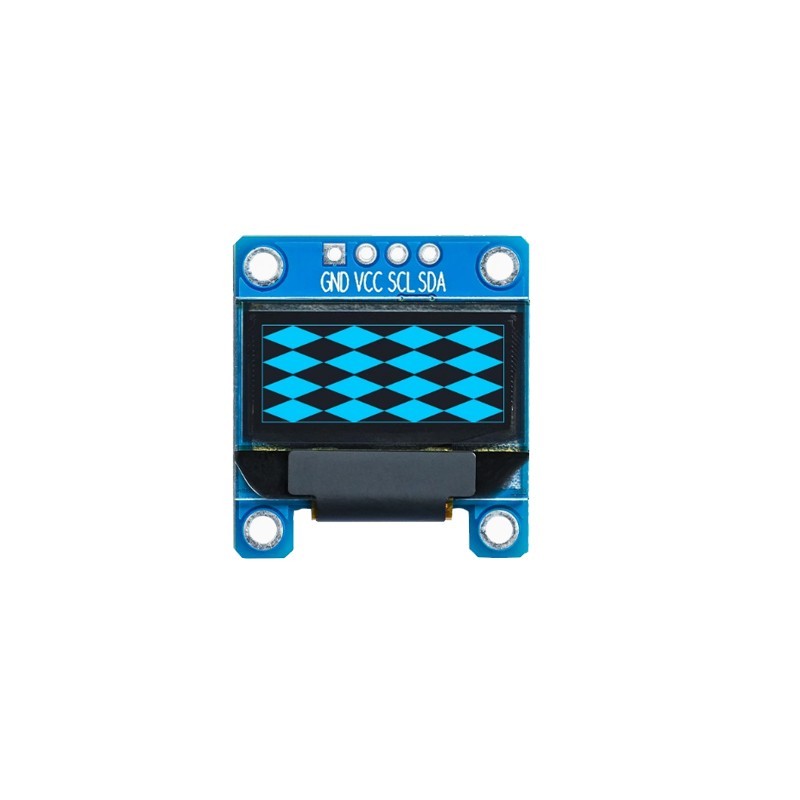

oled 0.82 inch display module oled 96x39 IIC/SSD1306

ماژول OLED 0.82 اینچی با رابط IIC و تراشه SSD1306

این صفحه نمایش کوچک و باکیفیت با ابعاد 0.82 اینچ و رزولوشن 96×39 پیکسل، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی است. از نوع PM OLED ساخته شده که تضمین‌کننده کنتراست بالا و وضوح تصویر حتی در شرایط نوری مختلف است.

ویژگی‌های کلیدی:

• رنگ نمایش آبی با زاویه دید تمام‌جهته برای خوانایی عالی از هر جهت.

• تراشه کنترل SSD1306 که امکان ارتباط ساده از طریق رابط IIC یا 8 بیتی را فراهم می‌کند.

• منطقه نمایش 19.372 × 7.858 میلی‌متر با فاصله پیکسل‌های 0.202 میلی‌متر و اندازه پیکسل 0.182 میلی‌متر برای جزئیات دقیق.

• پنل باریک با ضخامت تنها 1.30 میلی‌متر و ابعاد کلی 23.80 × 16.20 میلی‌متر، مناسب برای طراحی‌های فشرده.

• 27 پین با فاصله 0.65 میلی‌متر برای اتصال مطمئن.

• مقاوم در دمای گسترده (40- تا 70 درجه سانتی‌گراد) برای استفاده در محیط‌های سخت.

این صفحه نمایش برای استفاده در دستگاه‌های پزشکی، گجت‌های پوشیدنی، سیستم‌های صنعتی و پروژه‌های DIY ایده‌آل است.

پین‌های نمایشگر به شرح زیر هستند:

- پین 1: N.C.(GND)
- پین 2: C2P
- پین 3: C2N
- پین 4: C1P
- پین 5: C1N
- پین 6: VBAT
- پین 7: VSS
- پین 8: VDD
- پین 9: BS2
- پین 10: CS#
- پین 11: RES#
- پین 12: D/C#
- پین 13: R/W#
- پین 14: E/RD#
- پین 15: D0
- پین 16: D1
- پین 17: D2
- پین 18: D3
- پین 19: D4
- پین 20: D5
- پین 21: D6
- پین 22: D7
- پین 23: IREF
- پین 24: VCOMH
- پین 25: VCC
- پین 26: VLSS
- پین 27: N.C.(GND)

EXAMPLE:
00-0.82OLED display C51 IIC example
01-0.82OLED display STM32F103C8T6 IIC
02-0.82OLED display STM32F103RCT6 IIC example
03-0.82OLED display STM32F103ZET6 IIC example
04-0.82OLED display STM32F407ZG IIC example
05-0.82OLED display STM32L476RG IIC example
06-0.82OLED display STM32F303RC IIC example
07-0.82OLED display STM32L151AC8T6 IIC example
08-0.82OLED display STM32F053C8 IIC example
09-0.82OLED display STM32F030C8 IIC example
10-0.82OLED display arduino IIC example
