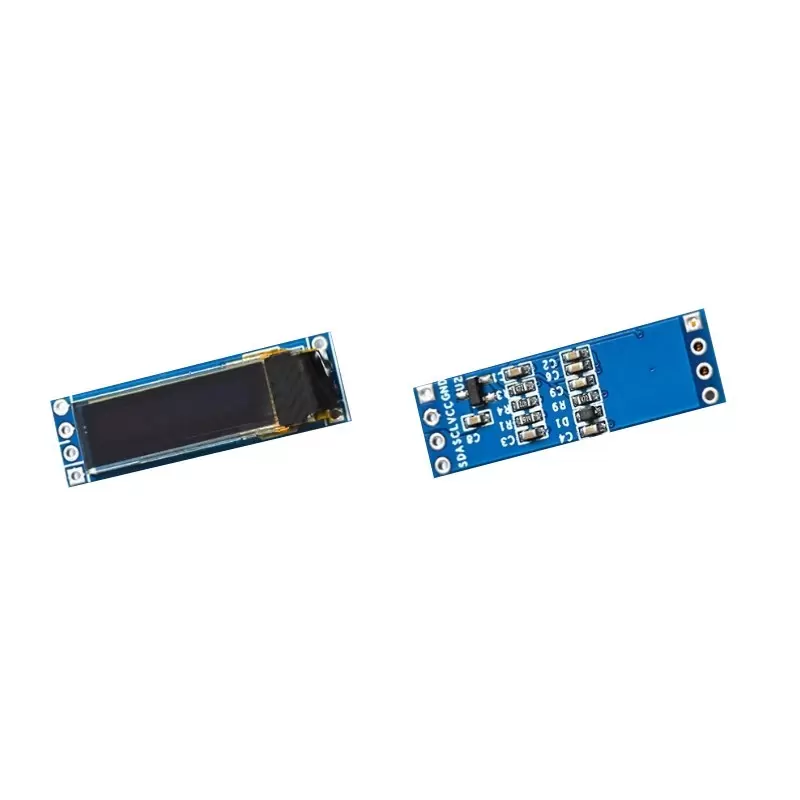

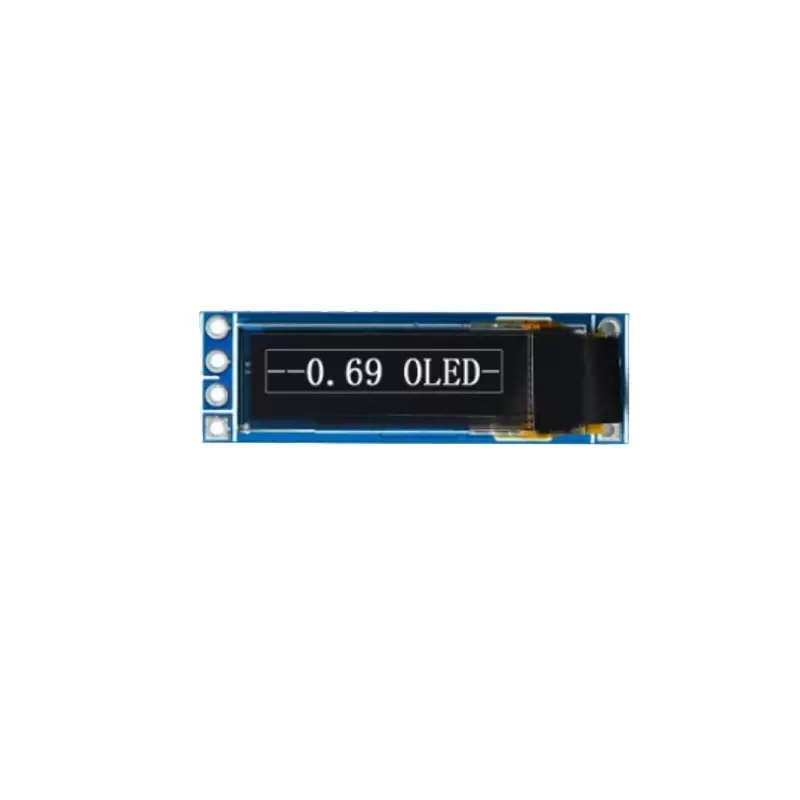

OLED 0.69 inch OLED Module 96x16 IIC/ SSD1306
ماژول نمایشگر OLED 0.69 اینچی با رزولوشن 96x16، رابط IIC، ولتاژ 3.3V، تراشه SSD1306، رنگ سفید، زاویه دید کامل و دمای کاری -40 تا 70°C، مناسب پروژه‌های الکترونیکی و دستگاه‌های قابل حمل است.
1,680,000 ریال بدون مالیات
مرجع:
1675000
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
- اندازه (سایز): 0.69 اینچ، نوع نمایشگر: OLED
- مواد و جنس: از نوع PM OLED (دیسک روشنایی آلی پلیمری)
- رزولوشن (وضوح تصویر): 96 پیکسل در 16 پیکسل
- نوع رابط (اتصال): رابط IIC (ارتباط دو سیمه)
- ولتاژ کاری: 3.3 ولت
- تراشه کنترلی: SSD1306
- رنگ نمایش: سفید
- منطقه نمایش: 17.26 میلی‌متر در 3.18 میلی‌متر
- ابعاد ماژول: 32.54 میلی‌متر در 10 میلی‌متر
- فاصله پیکسلی: 0.18 میلی‌متر در 0.2 میلی‌متر
- ابعاد پیکسل: 0.16 میلی‌متر در 0.18 میلی‌متر
- تعداد پین‌ها: 4 پین (با فاصله 2.54 میلی‌متری، تک ردیفه)
- جهت دید (زاویه دید): تمام زوایا
- دمای کاری: از -40 درجه سانتیگراد تا 70 درجه سانتیگراد
توضیحات:
این ماژول نمایشگرOLED با اندازه کوچک 0.69 اینچی، مناسب برای پروژه‌های الکترونیکی و نمایش اطلاعات ساده است. رزولوشن 96x16 پیکسل آن برای نمایش متن و آیکون‌های کوچک ایده‌آل است. استفاده از رابط IIC و ولتاژ کاری 3.3 ولت، آن را به گزینه‌ای کم‌مصرف و سازگار با میکروکنترلرهای مختلف تبدیل کرده است. تراشه SSD1306 به عنوان مغز این ماژول، عملکردی پایدار و قابل اعتماد ارائه می‌دهد. رنگ سفید نمایشگر و زاویه دید کامل، خوانایی آن را در شرایط مختلف تضمین می‌کند. همچنین، محدوده دمای کاری گسترده (-40 تا 70 درجه سانتیگراد) این محصول را برای استفاده در محیط‌های متنوع مناسب می‌سازد.
کاربردها:
- نمایش داده‌ها در پروژه‌های DIY
- استفاده در دستگاه‌های قابل حمل
- رابط کاربری ساده برای میکروکنترلرها (مثل Arduino و Raspberry Pi)
پین‌ها:
1. GND - زمین
2. VCC - ولتاژ منبع 3.3 ولت
3. SCL - خط ساعت IIC
4. SDA - خط داده IIC
EXAMPLE:
00 - 0.69 LED Display C51 IC Example
01 - 0.69 LED Display STM32F103C8T6 IC Example
02 - 0.69 LED Display STM32F103RCT6 IC Example
03 - 0.69 LED Display STM32F103ZET6 IC Example
04 - 0.69 LED Display STM32F407ZG IC Example
05 - 0.69 LED Display STM32L476RG IC Example
06 - 0.69 LED Display STM32F303RC IC Example
07 - 0.69 LED Display STM32L151CBT6 IC Example
08 - 0.69 LED Display STM32L053C8 IC Example
09 - 0.69 LED Display STM32F030C8 IC Example
10 - 0.69 LED Display Arduino IC Example
1675000
مشخصات
- رزولیشین
- 96x16
- نمایش رنگ
- سفید
- نوع ارتباط (MCU)
- I2C
- چیپ راه انداز
- SSD1306
