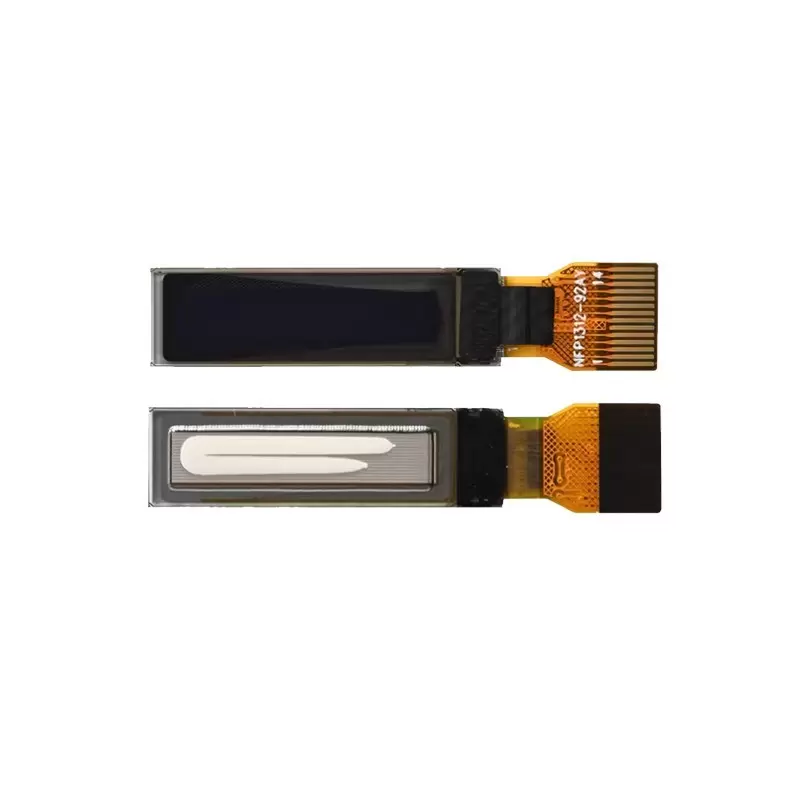

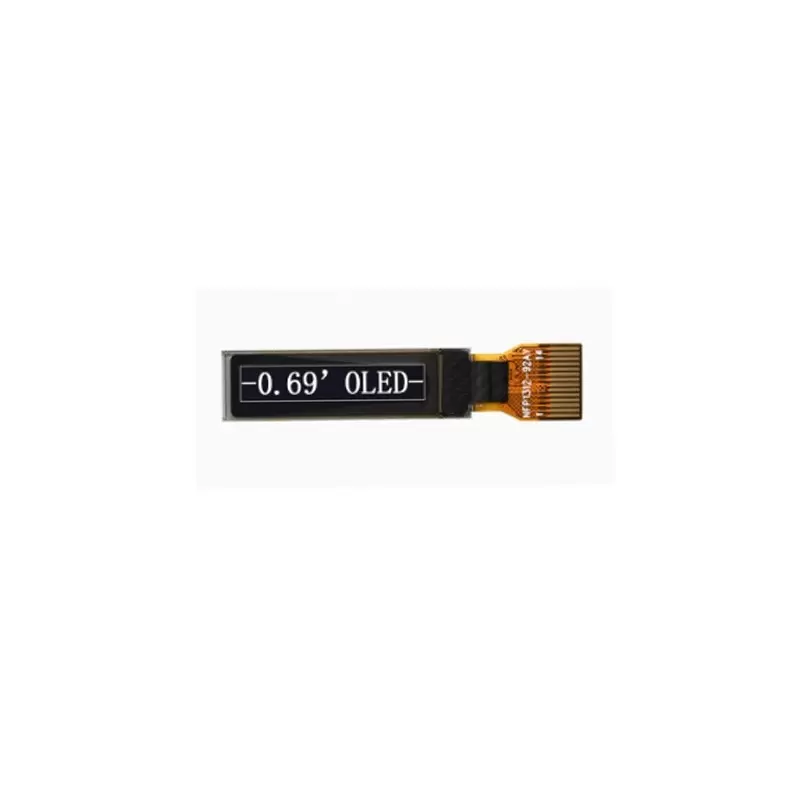

OLED 0.69 inch with high britness 96x16 IIC/ SSD1312

صفحه نمایش OLED 0.69 اینچی با رابط IIC و تراشه کنترل SSD1312

این صفحه نمایش کوچک و باکیفیت از نوع PM OLED با ابعاد 0.69 اینچ و رزولوشن 96×16 پیکسل طراحی شده است. رنگ نمایش آن سفید بوده و از فناوری OLED برای وضوح و کنتراست بالا بهره می‌برد.

ویژگی‌های کلیدی:

• رابط ارتباطی: از پروتکل IIC برای اتصال آسان به میکروکنترلرها و بردهای توسعه استفاده می‌کند.

• تراشه کنترل: SSD1312 برای مدیریت نمایش تصاویر و متن‌ها.

• ابعاد فشرده: اندازه صفحه نمایش 17.26 × 3.18 میلی‌متر و ابعاد کلی پنل 24 × 6.9 × 1.25 میلی‌متر است که آن را برای پروژه‌های کوچک و قابل‌حمل ایده‌آل می‌کند.

• پیکسل‌بندی دقیق: فاصله پیکسل‌ها 0.18 × 0.2 میلی‌متر و اندازه هر پیکسل 0.16 × 0.18 میلی‌متر است که کیفیت نمایش را بهبود می‌بخشد.

• انعطاف‌پذیری در اتصال: دارای 14 پین در دو نوع 0.62 میلی‌متر لحیمی و 0.5 میلی‌متر اتصالی برای سازگاری با بردهای مختلف.

• دید گسترده: جهت دید تمام‌جهته دارد و از هر زاویه‌ای به راحتی قابل مشاهده است.

• مقاوم در برابر دما: در محدوده دمایی 40- تا 85 درجه سانتی‌گراد به خوبی کار می‌کند و برای محیط‌های سخت مناسب است.

کاربردها:

• نمایشگرهای کوچک در دستگاه‌های پزشکی و صنعتی

• پروژه‌های الکترونیکی و DIY

• دستگاه‌های پوشیدنی و گجت‌های هوشمند

• مشخصات فنی:

• ابعاد: 0.69 اینچ صفحه نمایش OLED
  جنس: PM OLED
  رزولوشن: 96*16
  نوع رابط: IIC
  تراشه کنترل: SSD1312
  رنگ نمایش: سفید
  منطقه نمایش: 17.26 × 3.18 (میلی‌متر)
  ابعاد پنل: 24 × 6.9 × 1.25 (میلی‌متر)
  فاصله پیکسل‌ها: 0.18 × 0.2 (میلی‌متر)
  اندازه پیکسل: 0.16 × 0.18 (میلی‌متر)
  طول کابل: 10.50 (میلی‌متر)
  تعداد پایه‌ها: 14پین
  جهت دید: تمام‌جهته
  دمای کاری: 40- تا 85 درجه سانتی‌گراد

• پین‌های این نمایشگر OLED به شرح زیر است:

  1. C2P

  2. C2N

  3. C1P

  4. C1N

  5. VBAT (ولتاژ باتری)

  6. VBREF (مرجع ولتاژ)

  7. VSS (زمین)

  8. VDD (ولتاژ تغذیه مثبت)

  9. RES# (ریست فعال پایین)

  10. SCL (کلاک I2C)

  11. SDA (داده I2C)

  12. IREF (مرجع جریان)

  13. VCOMH (ولتاژ مشترک صفحه نمایش)

  14. VCC (ولتاژ تغذیه)
