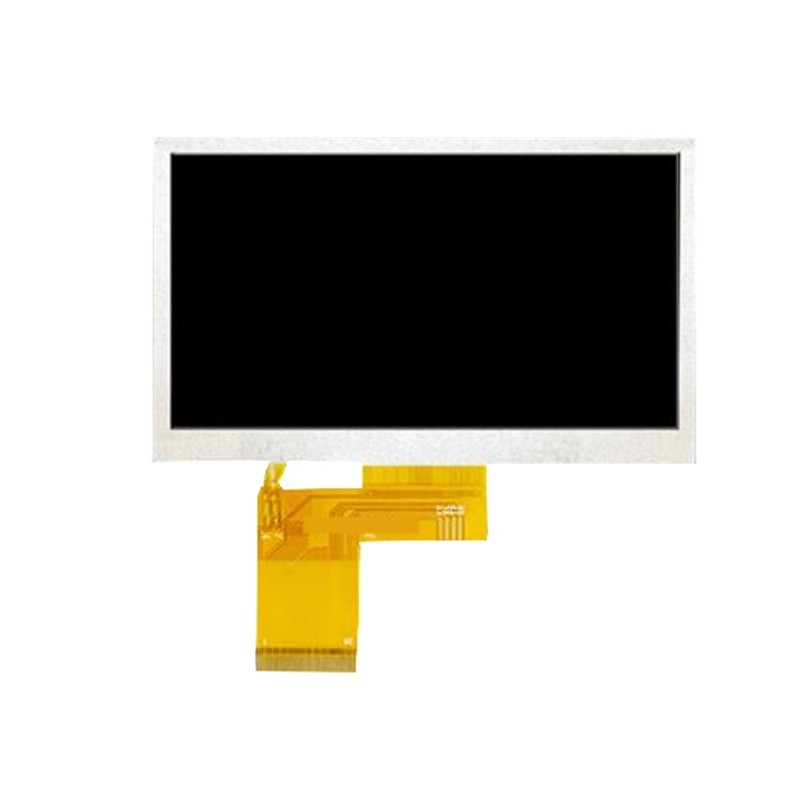

السیدی 4.3 اینچ بدون تاچ 800x480- TFT LCD4.3 - QT-T43ST40GP02 - روشنایی بالا گرید +A

عنوان محصول: صفحه نمایش LCD 4.3 اینچی  و رابط RGB

مشخصات فنی:

سایز صفحه نمایش: 4.3 اینچ
جنس صفحه: LCD
رزولوشن: 800 در 480 پیکسل (WVGA)
نوع رابط: RGB
ابعاد منطقه قابل نمایش: 97 در 56 میلی‌متر
ابعاد کلی : 105.5 در 67.2 میلی‌متر با ضخامت 2.8 میلی‌متر
محدوده دمای کاری: منفی 20 تا مثبت 70 درجه سانتی‌گراد
تعداد پین: 40 پین
***برادنس:500

توضیحات تخصصی و کاربردها

1. کیفیت تصویر برتر:
با وضوح 800x480 پیکسل، این نمایشگر قادر به نمایش متن‌ها، آیکون‌ها و گرافیک‌ها با جزئیات عالی است.

2. رابط RGB:
این رابط به دستگاه اصلی (Host) اجازه می‌دهد تا به طور مستقیم روی هر پیکسل کنترل داشته باشد که منجر به به روزرسانی سریع تصویر و رنگ‌های غنی و دقیق می‌شود.
این رابط برای برنامه‌هایی که به گرافیک پویا و با کیفیت بالا نیاز دارند، بسیار مناسب است.

3. تطبیق‌پذیری و قابلیت اتصال:
کانکتور 40-Pin استاندارد، نصب و راه‌اندازی را آسان می‌کند. همچنین، قابلیت افزودن ماژول لمسی (احتمالاً مقاومتی یا خازنی)، این نمایشگر را به یک راه‌حل همه‌کاره برای طراحی رابط‌های کاربری تعاملی تبدیل می‌کند.

4. دوام در شرایط سخت:
با محدوده دمای کاری گسترده (20- تا 70+ درجه سانتی‌گراد)، این نمایشگر برای استفاده در محیط‌های صنعتی، خودروها و محصولات مصرفی که در معرض دماهای متغیر هستند، مناسب می‌باشد.

کاربردهای اصلی:

• دستگاه‌های صنعتی و کنترل فرآیند (HMI)

• تجهیزات پزشکی و مانیتورینگ

• سیستم‌های تعبیه‌شده و تک‌بردها (مانند رزبری پای)

• محصولات مصرفی و سیستم‌های اطلاعات سرگرمی خودرو

• دستگاه‌های اندازه‌گیری و آزمایشگاهی

  • ---

  **توجه : این محصول از برند متفرقه میباشدبا قیمت مناسب و کیفیت خوب

  ---

• پین‌های صفحه نمایش 4.3 اینچی به ترتیب:

  1. LED- (کاتد روشنایی)

  2. LED+ (آند روشنایی)

  3. GND (زمین)

  4. VDD (ولتاژ تغذیه)

  5. R0 (قرمز بیت 0)

  6. R1 (قرمز بیت 1)

  7. R2 (قرمز بیت 2)

  8. R3 (قرمز بیت 3)

  9. R4 (قرمز بیت 4)

  10. R5 (قرمز بیت 5)

  11. R6 (قرمز بیت 6)

  12. R7 (قرمز بیت 7)

  13. G0 (سبز بیت 0)

  14. G1 (سبز بیت 1)

  15. G2 (سبز بیت 2)

  16. G3 (سبز بیت 3)

  17. G4 (سبز بیت 4)

  18. G5 (سبز بیت 5)

  19. G6 (سبز بیت 6)

  20. G7 (سبز بیت 7)

  21. B0 (آبی بیت 0)

  22. B1 (آبی بیت 1)

  23. B2 (آبی بیت 2)

  24. B3 (آبی بیت 3)

  25. B4 (آبی بیت 4)

  26. B5 (آبی بیت 5)

  27. B6 (آبی بیت 6)

  28. B7 (آبی بیت 7)

  29. DGND (زمین دیجیتال)

  30. DCLK (کلاک پیکسل)

  31. DISP (فعال‌سازی نمایشگر)

  32. HSYNC (همگام‌سازی افقی)

  33. VSYNC (همگام‌سازی عمودی)

  34. DE (فعال‌سازی داده)

  35. NC (بدون اتصال)

  36. GND (زمین)

  37. XR (مقاومت لمسی - راست)

  38. YD (مقاومت لمسی - پایین)

  39. XL (مقاومت لمسی - چپ)

  40. YU (مقاومت لمسی - بالا)

      ---
