السیدی 10.1اینچ -600×1024-IPS-Parallel RGB 24 bit-بدون تاچ-16:9-TFT LCD 10.1-گرید +A

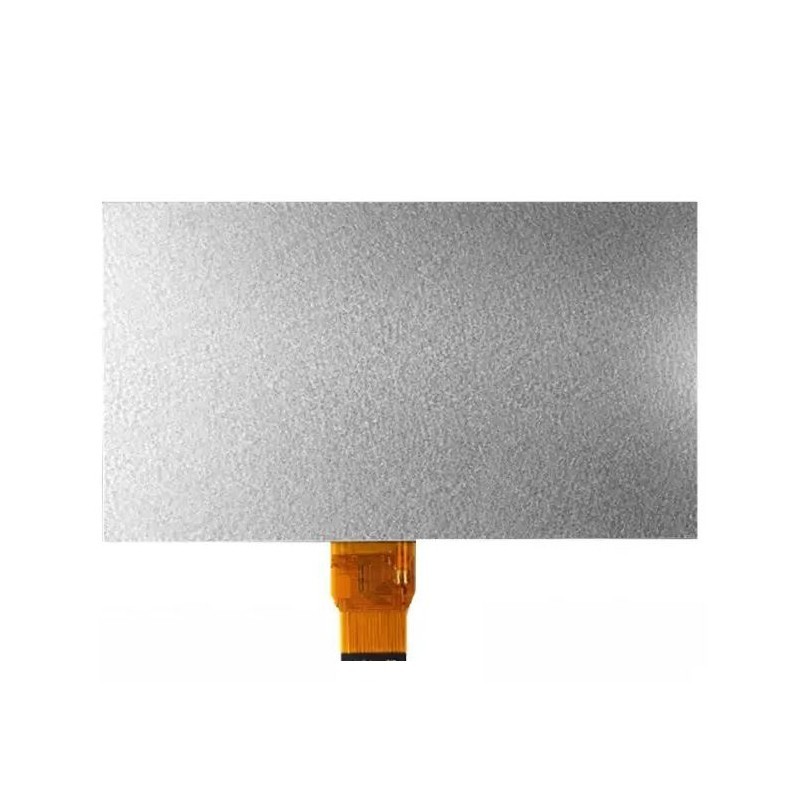

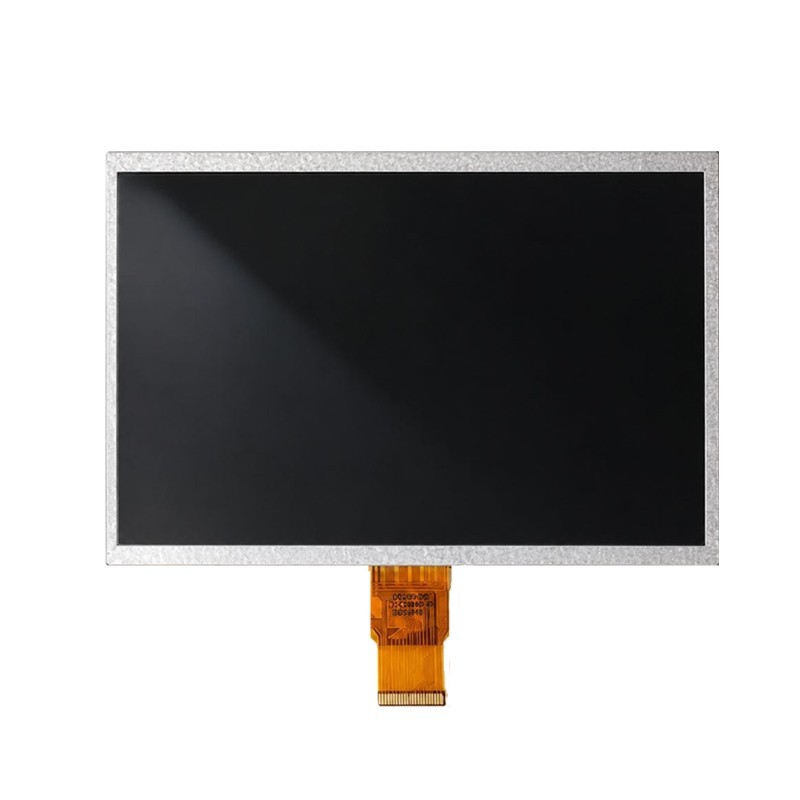

نام محصول: نمایشگرTFT السیدی ۱۰.۱ اینچ (۱۰۲۴x۶۰۰) با رابط RGB.

مشخصات فنی:

• سایز نمایشگر: ۱۰.۱ اینچ

• نوع نمایشگر: TFT

• زاویه دید: کامل (ALL) - ساعت ۱۲ (O'Clock)

• ابعاد (عرض × ارتفاع × ضخامت):235 × 143 × 5 میلی‌متر

• ناحیه فعال (Active Area): 225 × 127 میلی‌متر

•  (رزولوشن): ۱۰۲۴ (RGB) × ۶۰۰ پیکسل

• نوع پنل: IPS

• نوع بک‌لایت: ۳ ردیف ۱۴ چیپ LED سفید (3*14chips white LED)

• نوع رابط (Interface): Parallel RGB 24-bit (پارالل RGB ۲۴ بیتی)

  ۱, ۲ : NC
  ۳, ۴ : NC
  ۵ : GND
  ۶ : VCOM
  ۷ : DVDD
  ۸ : MODE
  ۹ : DE
  ۱۰ : VSD
  ۱۱ : HSD
  ۱۲-۱۹ : B7-R0
  ۲۰-۲۷ : G7-G0
  ۲۸-۳۵ : R7-R0
  ۳۶ : GND
  ۳۷ : DCLK
  ۳۸ : GND
  ۳۹ : SHLR
  ۴۰ : UPDN
  ۴۱ : VDDG
  ۴۲ : VEEG
  ۴۳ : AVDD
  ۴۴ : RSTB
  ۴۵ : NC
  ۴۶ : VCOM
  ۴۷ : DITH
  ۴۸ : GND
  ۴۹ : NC
  ۵۰ : NC

  ---
