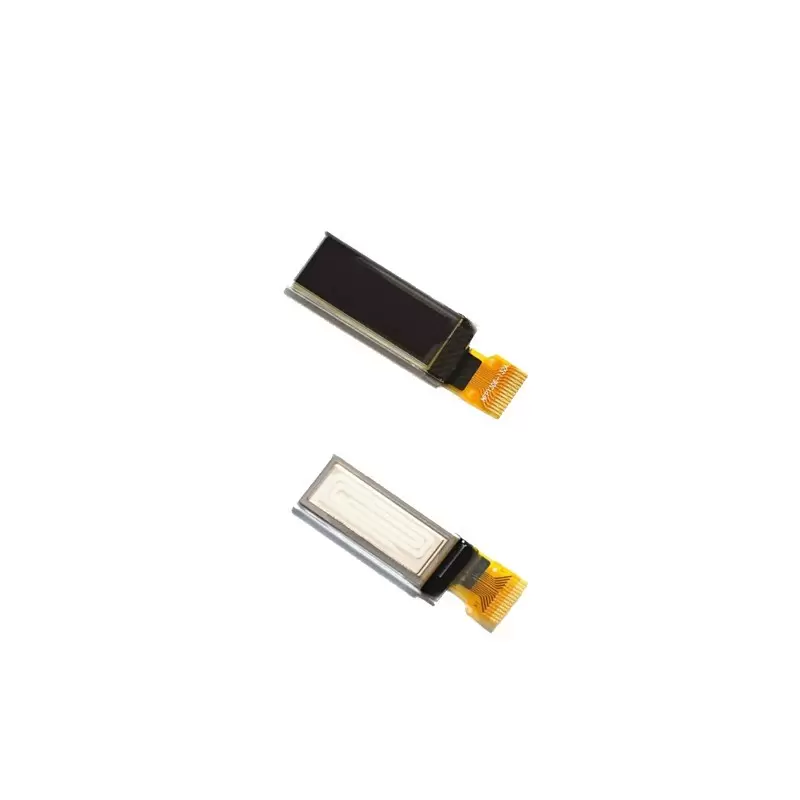

OLED 0.91 inch White 128x32 IIC / SSD1306-14PIN

نام محصول : نمایشگرOLED 0.91 اینچی 128x32 (رابط I2C)

ماژول نمایشگر OLED 0.91 اینچی با رزولوشن 128x32 پیکسل، گزینه‌ای عالی برای نمایش اطلاعات در پروژه‌های میکروکنترلری است.
این ماژول به دلیل استفاده از تکنولوژی OLED، نیازی به نور پس‌زمینه ندارد و کنتراست بسیار بالایی دارد.
ارتباط آن از طریق پروتکل I2C برقرار می‌شود که سیم‌کشی را بسیار ساده می‌کند.

مشخصات فنی:

• سایز نمایشگر: 0.91 اینچ

• نوع پنل: OLED

• رزولوشن: 32 × 128 پیکسل

• رابط ارتباطی: IIC (I2C)

• چیپست درایور: SSD1306

• رنگ نمایش: سفید

• ناحیه فعال نمایش (Display Area): 27 × 10 میلی‌متر

• ابعاد کلی پنل (Panel Size): 30 × 11.5 × 1.2 میلی‌متر

• اندازه پیکسل: 0.159 × 0.159 میلی‌متر

• فاصله پیکسل‌ها (Pixel Pitch): 0.175 × 0.175 میلی‌متر

• تعداد پین‌ها: 14 پین (با فاصله پین 0.62 میلی‌متر)

• زاویه دید: تمام زاویه (Full Viewing Angle)

• ولتاژ کار: 3.3 ولت

• دمای کاری: 40- تا 70+ درجه سانتی‌گراد

  ---

  راهنمای پایه‌ها (Pinout):

  • پین ۱: C2P

  • پین ۲: C2N

  • پین ۳: C1P

  • پین ۴: C1N

  • پین ۵: VBAT

  • پین ۶: NC (بدون اتصال)

  • پین ۷: VSS (زمین - GND)

  • پین ۸: VDD (تغذیه منطقی)

  • پین ۹: RES# (ریست)

  • پین ۱۰: SCL (کلاک I2C)

  • پین ۱۱: SDA (دیتا I2C)

  • پین ۱۲: IREF

  • پین ۱۳: VCOMH

  • پین ۱۴: VCC

    ---
