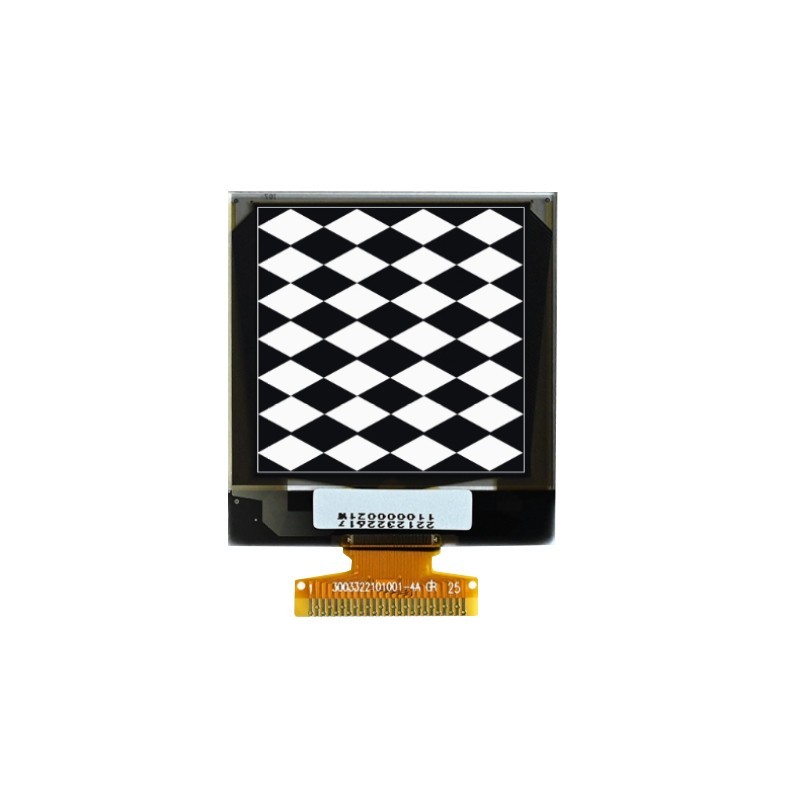

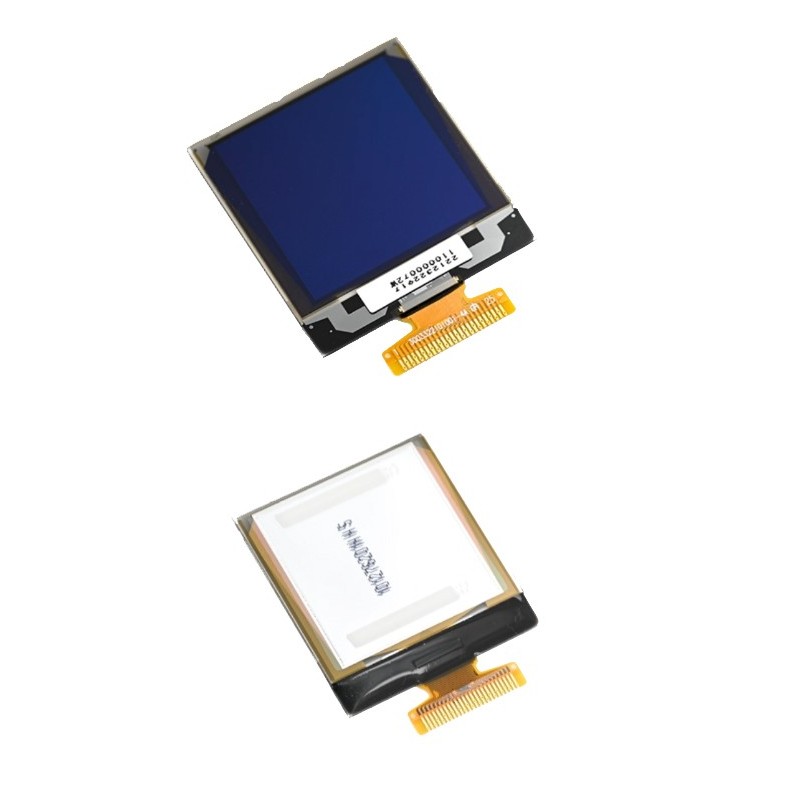

OLED 1.50 inch white 128x128 spi -iic /ssd1327

صفحه نمایش OLED 1.50 inch :

این صفحه نمایش OLEDبا ابعاد 1.50 اینچ و رزولوشن 128x128 پیکسل، یکی از گزینه‌های ایده‌آل برای پروژه‌های الکترونیکی و صنعتی است. با تراشه کنترلر SSD1327، این نمایشگر از رابط‌های متنوعی از جملهSPI. IIC پشتیبانی می‌کند که انعطاف‌پذیری بالایی در اتصال به میکروکنترلرها و بردهای توسعه فراهم می‌آورد.

ابعاد: 1.50 اینچ صفحه نمایش OLED
رزولوشن: 128x128
نوع رابط: SPI, IIC
تراشه کنترلر: SSD1327
رنگ نمایش:سفید
منطقه نمایش: 26.86 × 26.86 (mm)
ابعاد پنل: 33.8 × 36.5 × 1.41 (mm)
فاصله پیکسل ها: 0.21 × 0.21 (mm)
اندازه پیکسل: 0.19 × 0.19 (mm)
طول کابل اتصال: 7.2 (mm)
تعداد پین ها: 25 پین (0.65mm لحیمی)
زاویه دید: تمام زاویه
دمای کاری: 40- تا 70 درجه سانتیگراد
وزن: 3.48 گرم

ویژگی‌های کلیدی:

• رنگ‌های نمایش: سفید  برای خوانایی بالا در شرایط نوری مختلف.

• زاویه دید: تمام زاویه (180 درجه) که امکان مشاهده واضح تصاویر از هر جهت را فراهم می‌کند.

• پیکسل‌های با کیفیت: فاصله و اندازه پیکسل‌ها بهینه‌شده برای نمایش شارپ و بدون نقص.

• مقاوم در برابر دما: قابلیت عملکرد در دمای 40- تا 70 درجه سانتیگراد، مناسب برای محیط‌های سخت و صنعتی.

• وزن سبک: تنها 3.48 گرم، ایده‌آل برای دستگاه‌های قابل حمل و کم‌وزن.

این نمایشگر با ابعاد فشرده و وزن کم، گزینه‌ای عالی برای استفاده در دستگاه‌های پزشکی، سیستم‌های تعبیه‌شده، و ابزارهای الکترونیکی مصرفی است.

 پایه‌ها :

1.  VSS
2.  VCC
3.  VCOMH
4.  GPIO
5.  VCI
6.  VDD
7.  BS1
8.  BS2
9.  VSS
10. IREF
11. CS#
12. RES#
13. D/C
14. WR
15. RD
16. D0
17. D1
18. D2
19. D3
20. D4
21. D5
22. D6
23. D7
24. VCC
25. VSS

EXAMPLE:

01-1.5 Grayscale OLED Display C51 IIC Example Code
01-1.5 Grayscale OLED Display STM32F103C8 IIC Example Code
02-1.5 Grayscale OLED Display STM32F103RC IIC Example Code
03-1.5 Grayscale OLED Display STM32F103ZE IIC Example Code
04-1.5 Grayscale OLED Display STM32F407ZG IIC Example Code
05-1.5 Grayscale OLED Display STM32L476RG IIC Example Code
06-1.5 Grayscale OLED Display STM32F303RC IIC Example Code
07-1.5 Grayscale OLED Display STM32L151AC8T6 IIC Example Code
08-1.5 Grayscale OLED Display STM32L053C8 IIC Example Code
09-1.5 Grayscale OLED Display STM32F030C8 IIC Example Code

00-1.5 inch grayscale OLED display C51-SPI example
01-1.5 inch grayscale OLED display STM32F103C8T6-SPI example
02-1.5 inch grayscale OLED display STM32F103RC-SPI example
03-1.5 inch grayscale OLED display STM32F103ZET6-SPI example
04-1.5 inch grayscale OLED display STM32F407ZG-SPI example
05-1.5 inch grayscale OLED display STM32L476RG-SPI example
06-1.5 inch grayscale OLED display STM32F303RC-SPI example
07-1.5 inch grayscale OLED display STM32L151AC8T6-SPI example
08-1.5 inch grayscale OLED display STM32L053C8-SPI example
09-1.5 inch grayscale OLED display STM32F030C8-SPI example
10-1.5 inch grayscale OLED display STM32F103 hardware SPI+DMA example
