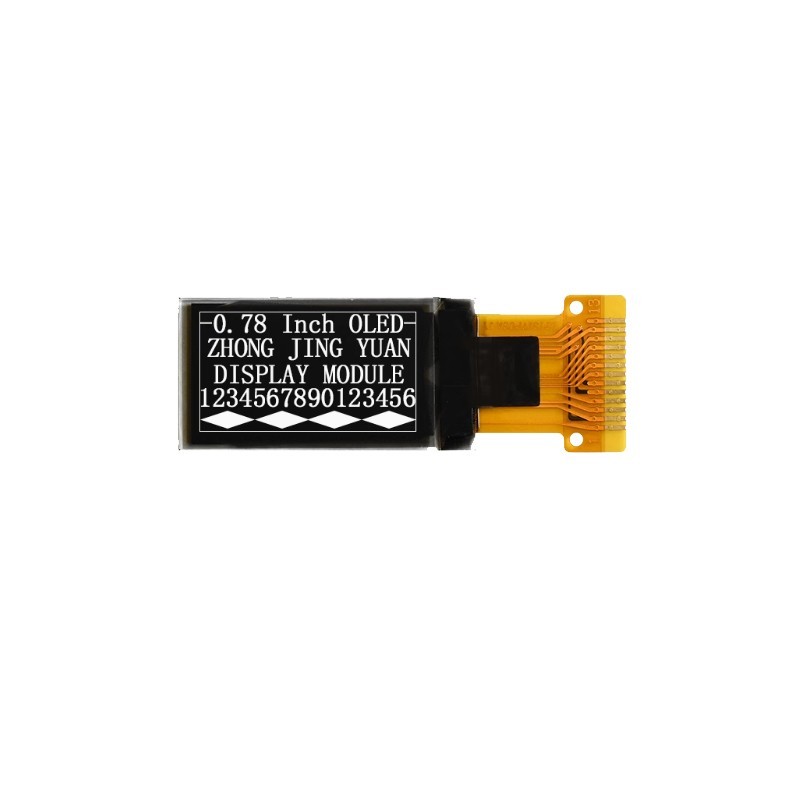

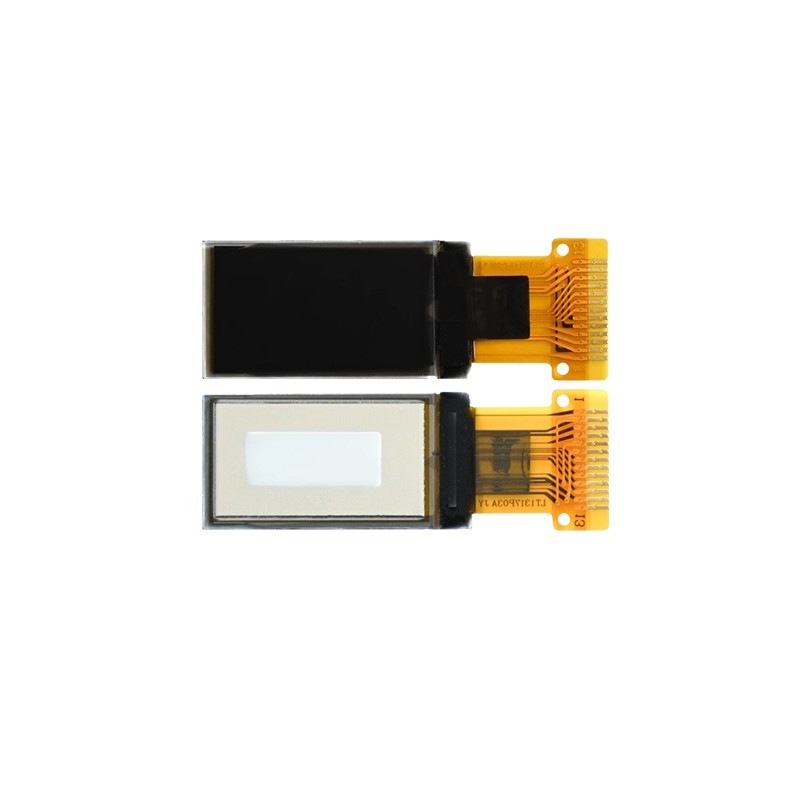

oled 0.78 inch high brightness 128x80 SPI/IIC/SSD1317

صفحه نمایش OLED 0.78 اینچی با رزولوشن 128×80 پیکسل

مشخصات فنی اصلی:

• سایز صفحه نمایش: 0.78 اینچ از نوع OLED

• رزولوشن: 128 پیکسل عرضی × 80 پیکسل عمودی

• تراشه های کنترل پشتیبانی شده:

  • SSD1317 با نمایش پیش‌فرض افقی

• رنگ نمایش: سفید با کنتراست بالا

  ---

جزئیات اتصالات:

• اینترفیس ارتباط

  • برای SSD1317: پشتیبانی از هر دو نوع 5Pl و 4-5Pl

• پین اتصال: 13 پین از نوع لحیمی با فاصله 0.7 میلی‌متر

  ---

ابعاد و اندازه‌ها:

• منطقه فعال نمایش: 19.372 × 7.858 میلی‌متر

• ابعاد کلی ماژول: 23.80 میلی‌متر طول × 16.20 میلی‌متر عرض × 1.30 میلی‌متر ارتفاع

مشخصات پیکسل:

• برای تراشه SSD1317:

  • فاصله مرکز به مرکز پیکسل: 0.135 × 0.12125 میلی‌متر

  • اندازه واقعی پیکسل: 0.115 × 0.10125 میلی‌متر

    ---

ویژگی‌های عملکردی:

• زاویه دید: تمام جهته (بدون محدودیت زاویه دید)

• محدوده دمای کاری: از 40- درجه تا 70+ درجه سانتی‌گراد

  ---

کاربردهای پیشنهادی:

• دستگاه‌های پزشکی قابل حمل

• نمایشگرهای صنعتی

• محصولات الکترونیکی مصرفی

• پروژه‌های Maker و DIY

• سیستم‌های تعبیه شده (Embedded Systems)

  ---

مزایای کلیدی:

1. کیفیت نمایش عالی در ابعاد کوچک

2. مصرف انرژی پایین ویژه OLED

3. انعطاف‌پذیری در نصب با دو نوع تراشه

4. مقاوم در برابر دماهای شدید

5. طراحی نازک و سبک

• ---

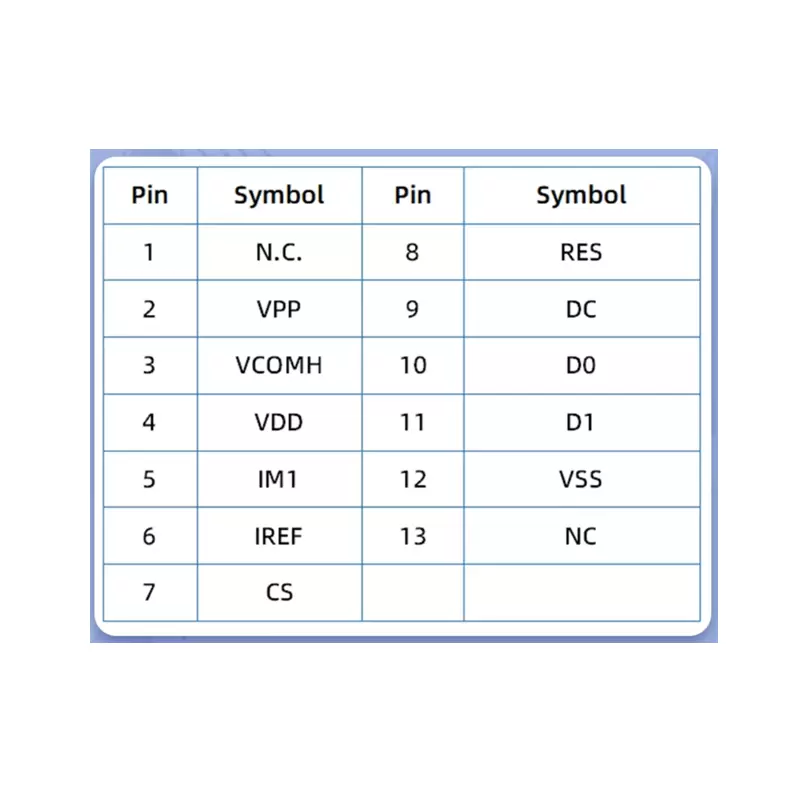

  پین ۱: N.C. (بدون اتصال)

• پین ۲: VPP

• پین ۳: VCOMM

• پین ۴: VDD

• پین ۵: IM1

• پین ۶: IREF

• پین ۷: CS

• پین ۸: RES

• پین ۹: DC

• پین ۱۰: DO

• پین ۱۱: D1

• پین ۱۲: VSS

• پین ۱۳: N.C. (بدون اتصال)
