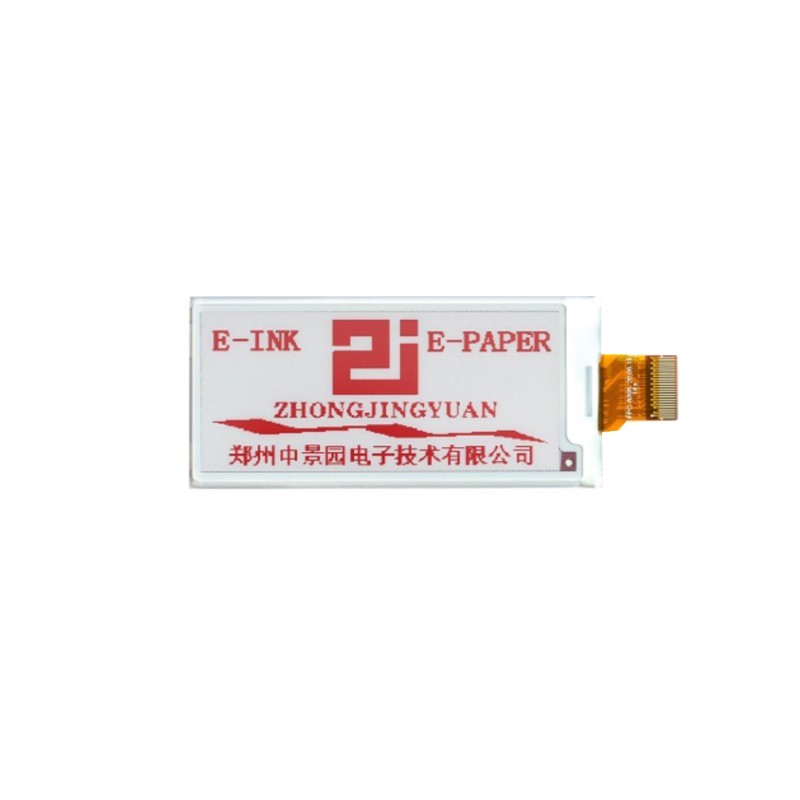

EPD E-Paper 2.90 inch 128x296 pixel-SSD1680Z-Black, white, red

عنوان محصول: نمایشگر 2.9 اینچی e-Paper / E-Ink

این محصول یک صفحه‌نمایش پیشرفته از نوع الکترونیک پیپر (Electronic Paper)  با اندازه 2.9 اینچ است که با هدف خوانایی بالا در نور مستقیم خورشید و مصرف انرژی بسیار پایین طراحی شده است. این نمایشگرها با استفاده از فناوری Active Matrix Electrophoretic Display (AM EPD) ساخته می‌شوند که کیفیت تصویر بالا و کنتراست مناسب را تضمین می‌کند.

مشخصات فنی دقیق (Datasheet):

نوع صفحه‌نمایش:Active Matrix Electrophoretic Display (AM EPD)
اندازه صفحه (قطر): 2.9 اینچ
رزولوشن: 128x296 پیکسل
ابعاد ناحیه نمایش (Viewing Area):** 29 (عرض) × 68 (ارتفاع) میلی‌متر
فاصله بین پیکسل‌ها (Pixel Pitch):** 0.227 × 0.226 میلی‌متر

رنگ‌بندی:
      مدل A: مشکی و سفید
      مدل B: مشکی، سفید و قرمز

آی سی درایور (Driver IC): SSD1680Z
ولتاژ کاری: 2.2 تا 3.7 ولت (سازگار با منطق 3.3 ولت میکروکنترلرها)
رابط ارتباطی: SPI (Serial Peripheral Interface) با پشتیبانی از حالت‌های 3-سیمه یا 4-سیمه
نوع اتصال: کانکتور 24 پین با فاصله پایه‌های 0.5 میلی‌متر (نوع FFC/FPC)
زاویه دید: تقریباً 180 درجه (تمام‌زاویه / Full Viewing Angle) - خوانایی عالی از هر جهت
وزن: 5.5 گرم (با تلرانس ±0.5 گرم)
دمای کاری: 0 تا 50 درجه سانتی‌گراد
دمای نگهداری: 25- تا 70 درجه سانتی‌گراد

ویژگی‌های برجسته و مزایا:

مصرف انرژی فوق‌العاده پایین: این نمایشگرها ماهیت بای‌استابل (Bistable) دارند، به این معنی که برای حفظ تصویر روی صفحه به هیچ انرژی نیاز ندارند و تنها در لحظه به‌روزرسانی محتوا مصرف جریان دارند. این ویژگی آنها را برای دستگاه‌های باتری‌خور ایده‌آل می‌سازد.
خوانایی عالی در محیط‌های پرنور: برخلاف نمایشگرهای LCD یا OLED، جوهر الکترونیک نور را منعکس می‌کند و در نور مستقیم خورشید به خوبی کاغذ معمولی قابل خواندن است.
بدون تابش خیره‌کننده: تجربه مطالعه راحت و بدون خستگی چشم.
نازک و سبک: با ضخامت تنها 1.2 میلی‌متر و وزن حدود 5.5 گرم، برای محصولات قابل حمل بسیار مناسب است.
دوام و قابلیت اطمینان: فناوری EPD دارای دوام بالایی است و برای کاربردهای طولانی‌مدت طراحی شده است.

کاربردهای پیشنهادی:

این ماژول نمایشگر برای پروژه‌ها و محصولات زیر بسیار مناسب است:

xبرچسب‌های قیمت‌گذاری الکترونیکی قفسه فروشگاه‌ها (ESL): نمایش قیمت کالاها.
xدستگاه‌های کتابخوان الکترونیکی (E-Reader): ساخت کتابخوان‌های ساده و کم‌مصرف.
xبرچسب‌های هوشمند (Smart Tags): نمایش اطلاعات لوکیشن، وضعیت یا اطلاعات لجستیکی.
xدستبندها و کارت‌های هوشمند همایش‌ها: نمایش نام و بارکد.
xصفحه‌نمایش دستگاه‌های اینترنت اشیاء (IoT): نمایشگر ایستگاه‌های هواشناسی، نمایش وضعیت سنسورها و لاگ داده‌ها.
xدستگاه‌های پزشکی و پوشیدنی: نمایش اطلاعات حیاتی با مصرف انرژی پایین.
xتبلیغات محیطی داخلی:نمایش اطلاعات و تبلیغات با قابلیت به‌روزرسانی از راه دور.

پایه ها:

۱. NC
۲. GDR
۳. RESE
۴. NC
۵. VSH2
۶. TSCL
۷. TSDA
۸. BS1
۹. BUSY
۱۰. RST
۱۱. D/C#
۱۲. CS#
۱۳. SCL
۱۴. SDA
۱۵. VDDIO
۱۶. VCI
۱۷. VSS
۱۸. VDD
۱۹. VPP
۲۰. VSH1
۲۱. VGH
۲۲. VSL
۲۳. VGL
۲۴. VCOM

2.9 EPD Display C51 Example Code
2.9 EPD Display STM32F103C8T6 SPI Example Code
2.9 EPD Display STM32F103RCT6 SPI Example Code
2.9 EPD Display STM32F103ZET6 SPI Example Code
2.9 EPD Display STM32F407ZG SPI Example Code
2.9 EPD Display STM32L476RG SPI Example Code
2.9 EPD Display STM32F303RC SPI Example Code
2.9 EPD Display STM32L151AC8T6 SPI Example Code
2.9 EPD Display STM32L053C8 SPI Example Code
2.9 EPD Display STM32F030C8 SPI Example Code
