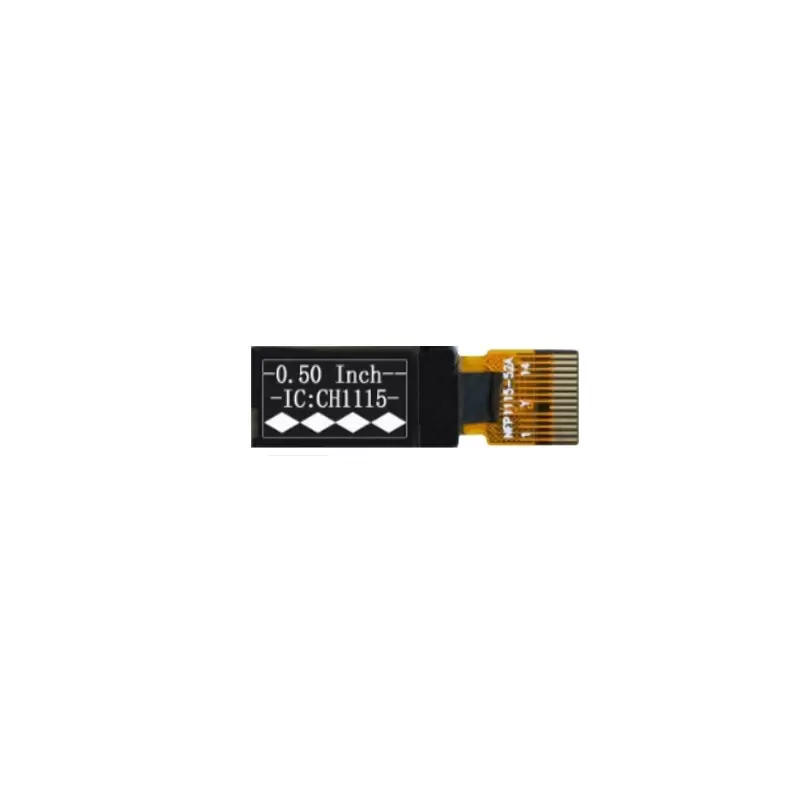

OLED 0.5 inch white 88x48 IIC ch1115

توضیحات:

مشخصات OLED 0.5 inch :

این نمایشگر OLED 0.5 اینچی با رزولوشن 88×48 و رابط I2C، یک انتخاب ایده‌آل برای پروژه‌های الکترونیکی، دستگاه‌های صنعتی و گجت‌های هوشمند است. با پنل PM OLED و رنگ سفید، تصاویر با کنتراست بالا و خوانایی عالی حتی در نور محیطی مختلف نمایش داده می‌شود.

دراین محصول درایور ssd1306 نطبق بر ch115 است.

 ابعاد: 0.5 اینچ OLED
جنس: PM OLED
رزولوشن: 88*48
نوع اتصال: IIC
تراشه کنترل: CH1115
رنگ نمایشگر: سفید

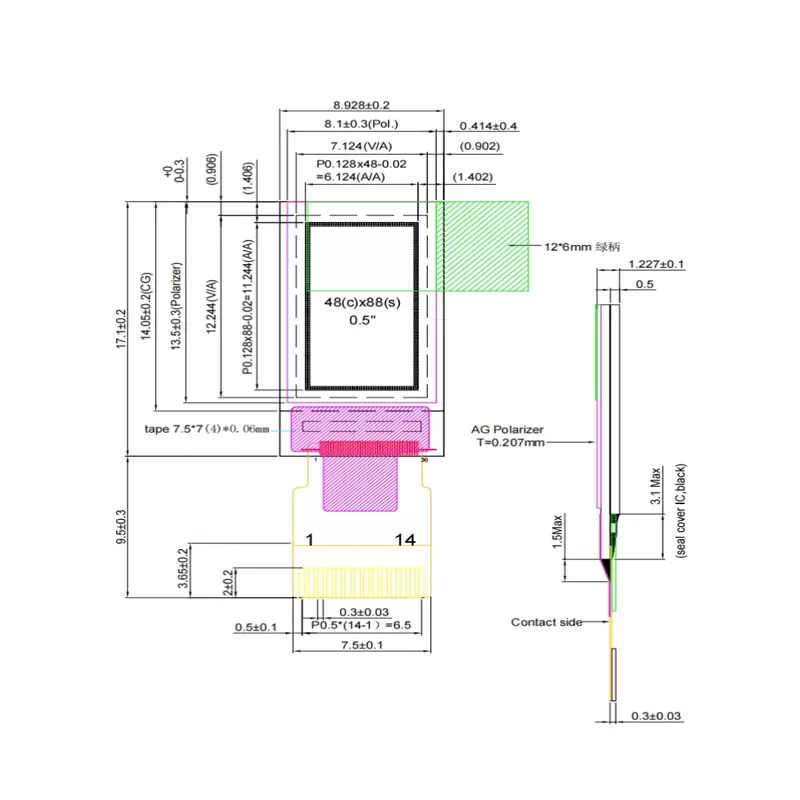

ناحیه نمایش: 6.124 × 11.244 میلی‌متر
ابعاد پنل: 8.928 × 17.1 × 1.227 میلی‌متر
فاصله پیکسل‌ها: 0.128 × 0.128 میلی‌متر
اندازه پیکسل: 0.108 × 0.108 میلی‌متر

تعداد پایه‌ها:

• لحیم کاری: 14 پین (فاصله 0.62 میلی‌متر)

اتصال سریع: 12 پین (فاصله 0.5 میلی‌متر، نوع بالایی)

                     زاویه دید: تمام‌جهته
                                          دمای کاری: 40- تا 70 درجه سانتی‌گراد.

🔧 ویژگی‌های کلیدی:
✅ طراحی جمع‌وجور – مناسب برای دستگاه‌های کوچک و قابل‌حمل
✅ رابط I2C – اتصال آسان به میکروکنترلرهایی مانند آردوینو، ESP32، STM32
✅ تراشه کنترل CH1115 – سازگاری بالا و مصرف انرژی بهینه
✅ دو نوع اتصال – هم لحیم‌کاری و هم اتصال سریع با کانکتور
✅ مقاوم در دمای شدید – عملکرد پایدار از **40- تا 70+ درجه سانتی

پین‌های اتصال:

1. VBAT (ولتاژ باتری)

2. VBREF (NC - بدون اتصال)

3. VSS (زمین)

4. VDD (منبع تغذیه مثبت)

5. RES# (ریست فعال پایین)

6. SCL (خط ساعت I²C)

7. SDA (خط داده I²C)

8. IREF (مرجع جریان)

9. VCOMH (ولتاژ مشترک بالا)

10. VCC (ولتاژ تغذیه مدار)

EXAMPLE:

00-0.500 LED Display C51 IIC Example
01-0.500 LED Display STM32F103C8T6 IIC Example
02-0.500 LED Display STM32F103RCT6 IIC Example
03-0.500 LED Display STM32F103ZET6 IIC Example
04-0.500 LED Display STM32F407ZG IIC Example
05-0.500 LED Display STM32L476RG IIC Example
06-0.500 LED Display STM32F303RC IIC Example
07-0.500 LED Display STM32L151AC8T6 IIC Example
08-0.500 LED Display STM32L053C8 IIC Example
09-0.500 LED Display STM32F030C8 IIC Example
10-0.500 LED Display Arduino IIC Example
