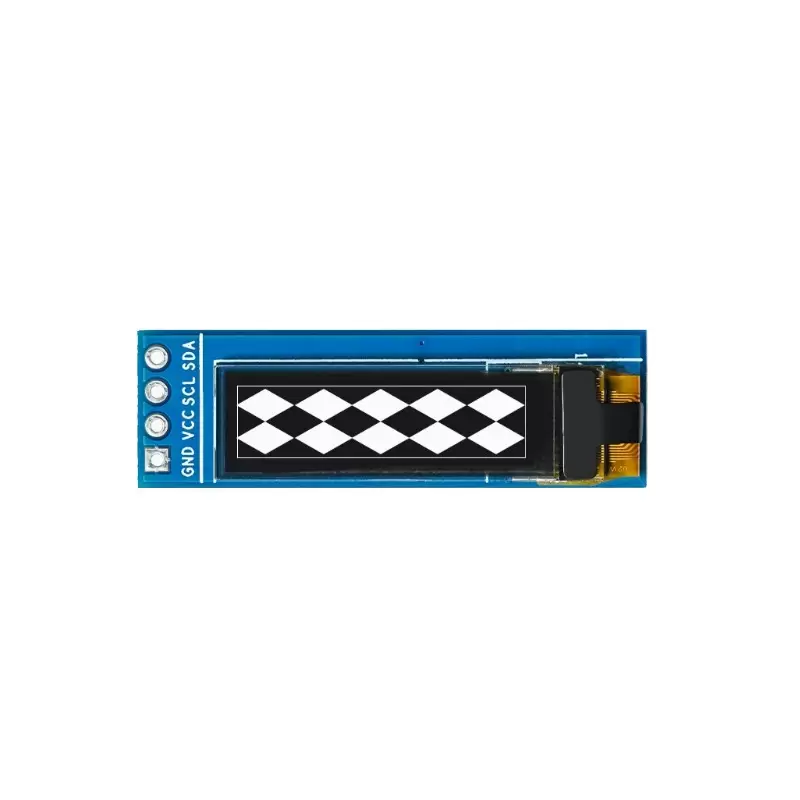

OLED 0.87 inch OLED Module 128x32 IIC / SSD1316

ماژولOLED 0.87 اینچی با رابط IIC
این ماژول کوچک و باکیفیت، مناسب برای پروژه‌های الکترونیکی و صنعتی است. با رزولوشن 128x32 و رنگ سفید، تصاویر و متون را با وضوح بالا نمایش می‌دهد.

ویژگی‌های کلیدی:

• ابعاد صفحه نمایش: 0.87 اینچ (21.356 × 5.324 میلی‌متر)

• رابط ارتباطی: IIC (ساده و کم‌مصرف)

• تراشه کنترل: SSD1316 (پشتیبانی از عملکردهای پیشرفته)

• نمایش رنگ: سفید با کنتراست بالا

• طراحی جمع‌وجور: ابعاد پنل تنها 29 × 8.7 × 1.25 میلی‌متر

• فاصله و اندازه پیکسل: 0.167 × 0.167 میلی‌متر (فاصله)، 0.147 × 0.147 میلی‌متر (اندازه)

• پین‌های اتصال: 14 پین با فاصله 0.62 میلی‌متر برای لحیم‌کاری آسان

• دید گسترده: امکان مشاهده صفحه از تمام زوایا

• مقاوم در برابر دما: عملکرد پایدار در دمای 40- تا 70 درجه سانتی‌گراد

کاربردها:

• دستگاه‌های پزشکی و صنعتی

• نمایشگرهای کوچک برای رباتیک و IoT

• پروژه‌های آموزشی و آزمایشگاهی

• پین‌ها و نمادهای مربوطه:
  1: C2P
  2: C2N
  3: C1P
  4: C1N
  5: VBAT
  6: NC
  7: VSS
  8: VDD
  9: RES#
  10: SCL
  11: SDA
  12: IREF
  13: VCOMH
  14: VCC



  توضیحات پین‌های مهم:

  • SCL (پین 10): برای سیگنال ساعت در رابط I2C.

  • SDA (پین 11): برای انتقال داده در رابط I2C.

  • VCC (پین 14): تغذیه مثبت (معمولاً 3.3V یا 5V).

  • GND (پین 7): اتصال به زمین.

  • RES# (پین 9): پین ریست برای راه‌اندازی مجدد صفحه نمایش.

  • VBAT (پین 5): تغذیه باتری (در صورت نیاز).

  • NC (پین 6): پین بدون اتصال (استفاده نمی‌شود).
