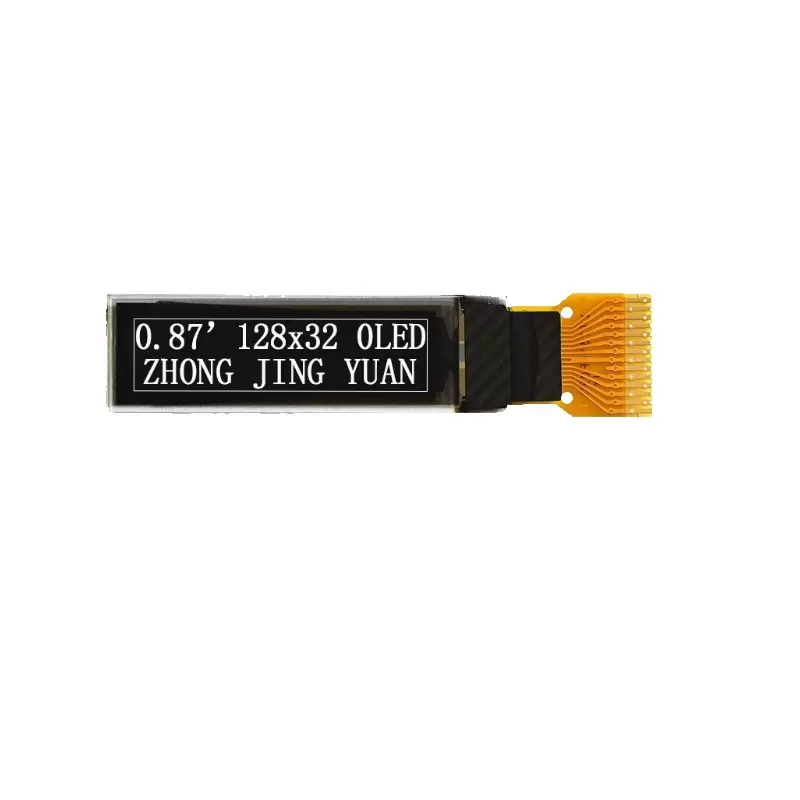

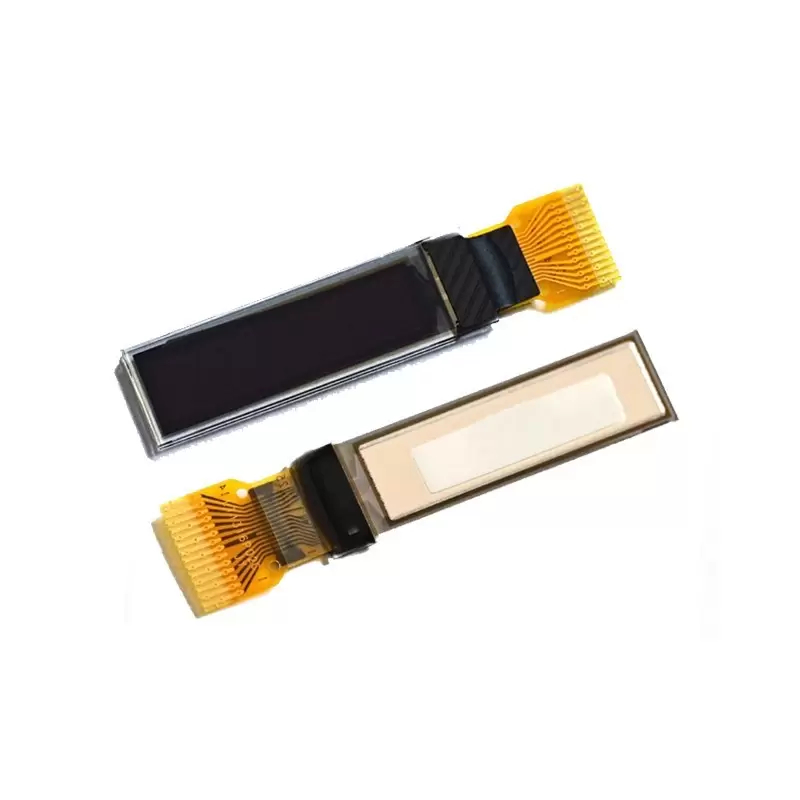

OLED 0.87 inch 128x32 IIC / SSD1316
نام محصول: نمایشگر اولد 0.87 اینچ سفید
توضیحات کوتاه و مفید:
نمایشگر اولد 0.87 اینچ سفید با رزولوشن 128x32، درایور SSD1316 و رابط IIC، گزینهای ایدهآل برای پروژههای الکترونیکی است. این نمایشگر با رنگ سفید شفاف، کنتراست بالا و مصرف انرژی کم، برای گجتهای پوشیدنی، IoT و پروژههای DIY مناسب است.
راهاندازی نمایشگر اولد 0.87 اینچ سفید با میکروکنترلرهایی مانند STM32، Arduino و Raspberry Pi، به لطف درایور داخلی I2C و مثالهای برنامهنویسی STM32، سریع و ساده است. این محصول با کیفیت بالا، پروژههای شما را حرفهای و مدرن میکند.
ویژگیهای کلیدی:
- اندازه: 0.87 اینچ
- رزولوشن: 128x32 پیکسل
- رنگ: سفید
- درایور: SSD1316
- رابط: IIC (I2C)
- سازگاری: STM32، Arduino، Raspberry Pi
- همراه با مثالهای برنامهنویسی برای STM32
مزایای نمایشگر اولد 0.87 اینچ سفید:
- ابعاد کوچک برای ادغام آسان در پروژههای جمعوجور
- رابط I2C برای اتصال سریع بدون نیاز به سختافزار اضافی
- کیفیت ساخت بالا با طول عمر و پایداری عالی
- پشتیبانی از کتابخانه U8g2 برای برنامهنویسی انعطافپذیر
- نمونهکدهای STM32 برای تسریع توسعه پروژه
کاربردها:
- ساعتهای هوشمند و گجتهای پوشیدنی
- سنسورها و ابزارهای اندازهگیری
- پروژههای DIY و IoT
پینهای نمایشگر OLED و توضیحات آنها:
پین 1 (C2P): اتصال سیگنال مثبت کانال 2
پین 2 (C2N): اتصال سیگنال منفی کانال 2
پین 3 (C1P): اتصال سیگنال مثبت کانال 1
پین 4 (C1N): اتصال سیگنال منفی کانال 1
پین 5 (VBAT): تغذیه باتری
پین 6 (NC): بدون اتصال (استفاده نشده)
پین 7 (VSS): زمین (منفی منبع تغذیه)
پین 8 (VDD): تغذیه مثبت (ولتاژ مثبت)
پین 9 (RES#): پایه ریست (فعال با سطح پایین)
پین 10 (SCL): خط ساعت برای ارتباط I2C
پین 11 (SDA): خط داده برای ارتباط I2C
پین 12 (IREF): مرجع جریان
پین 13 (VCOMPH): ولتاژ جبرانساز بالا
پین 14 (VCC): ولتاژ تغذیه مدار
مشخصات
- رزولیشین
- 128x32
- نمایش رنگ
- سفید
- نوع ارتباط (MCU)
- I2C
- چیپ راه انداز
- SSD1316
- نوع اتصال
- لحیمی
