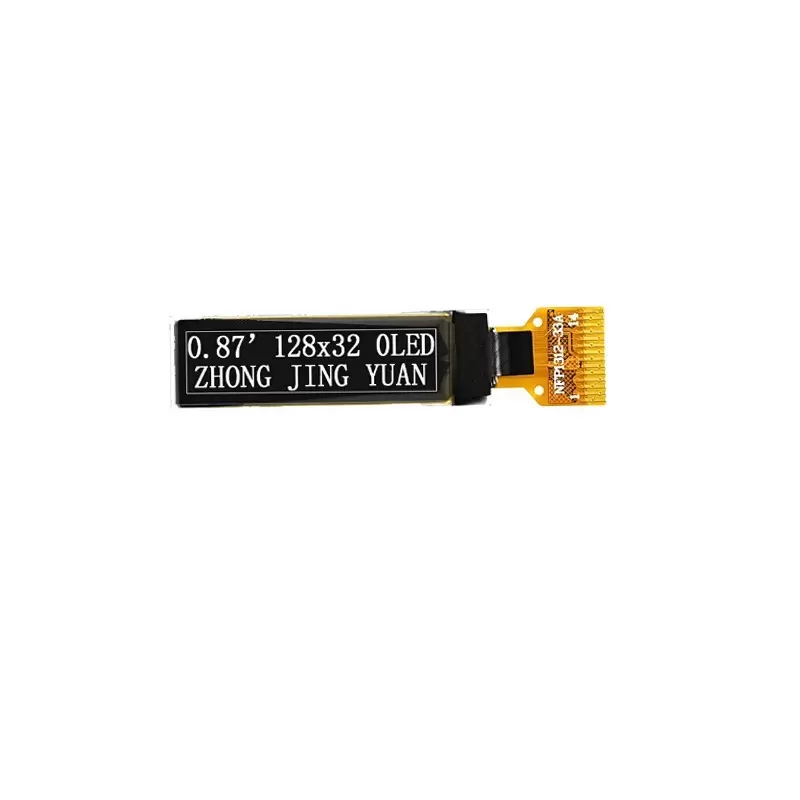

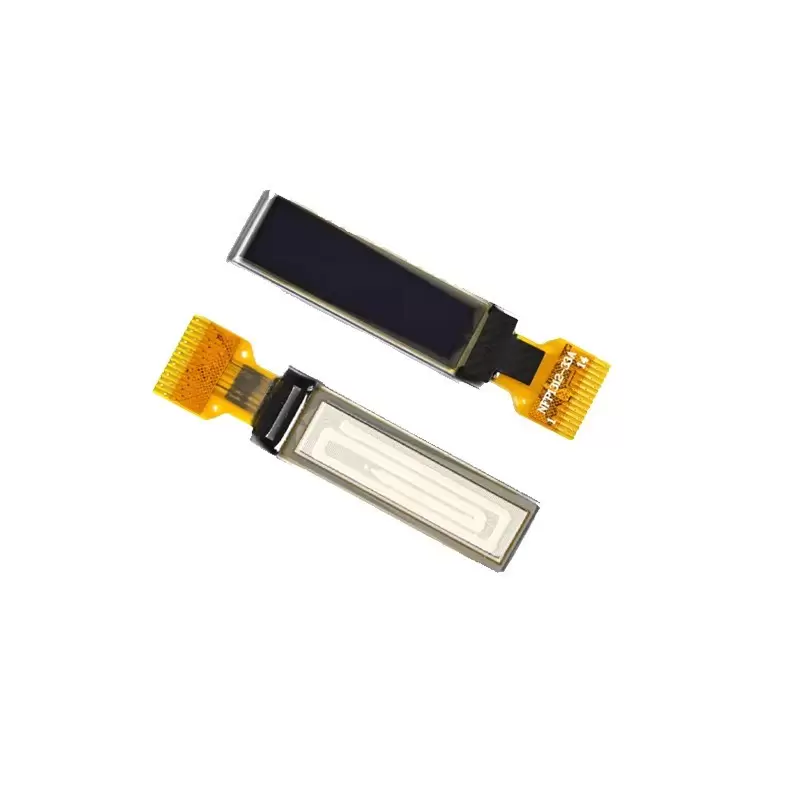

OLED 0.87 inch 128x32 IIC / SSD1312

صفحه نمایش OLED 0.87 اینچی با رابط IIC

این صفحه نمایش OLED کوچک و باکیفیت، با ابعاد 0.87 اینچ و رزولوشن 128x32 پیکسل، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی است. از ویژگی‌های بارز این محصول می‌توان به موارد زیر اشاره کرد:

• تراشه کنترل SSD1312: تضمین کننده عملکرد پایدار و با کیفیت.

• رنگ نمایش سفید: مناسب برای نمایش متن و گرافیک‌های ساده با وضوح بالا.

• منطقه نمایش 22.38 × 5.58 میلی‌متر: فضای کافی برای نمایش اطلاعات ضروری.

• طراحی فشرده: با ابعاد پنل 29 × 8.8 × 1.22 میلی‌متر، جایگزینی مناسب برای فضاهای محدود.

• فاصله و اندازه پیکسل‌های بهینه: 0.175 × 0.175 میلی‌متر فاصله و 0.155 × 0.155 میلی‌متر اندازه پیکسل‌ها، تضمین کننده وضوح تصویر.

• رابط IIC: ارتباط ساده و کم‌مصرف با میکروکنترلرها.

• 14 پین لحیمی: نصب آسان و اتصال مطمئن.

• دمای کاری گسترده (40- تا 70 درجه سانتی‌گراد): مناسب برای استفاده در شرایط سخت محیطی.

• دید تمام‌جهته: نمایش واضح اطلاعات از هر زاویه.

این صفحه نمایش برای استفاده در دستگاه‌های پزشکی، سیستم‌های صنعتی، پروژه‌های DIY و هر کاربری که نیاز به نمایش اطلاعات با مصرف انرژی کم دارد، توصیه می‌شود.

مشخصات فنی:

ابعاد: 0.87 اینچ OLED
رزولوشن: 128*32
نوع رابط: IIC
تراشه کنترل: SSD1312
رنگ نمایش: سفید
منطقه نمایش: 22.38 × 5.58 (میلی‌متر)
ابعاد پنل: 29 × 8.8 × 1.22 (میلی‌متر)
فاصله پیکسل‌ها: 0.175 × 0.175 (میلی‌متر)
اندازه پیکسل: 0.155 × 0.155 (میلی‌متر)
طول کابل اتصال: 10.5 (میلی‌متر)
تعداد پین‌ها: 14 پین (نوع لحیمی 0.62 میلی‌متر)
جهت دید: تمام‌جهته
دمای کاری: 40- تا 70 درجه سانتی‌گراد

مشخصات پایه ها:

پین ۱: C2P
پین ۲: C2N
پین ۳: C1P
پین ۴: C1N
پین ۵: VBAT
پین ۶: NC
پین ۷: VSS
پین ۸: VDD
پین ۹: RES#
پین ۱۰: SCL
پین ۱۱: SDA
پین ۱۲: IREF
پین ۱۳: VCOMH
پین ۱۴: VCC
