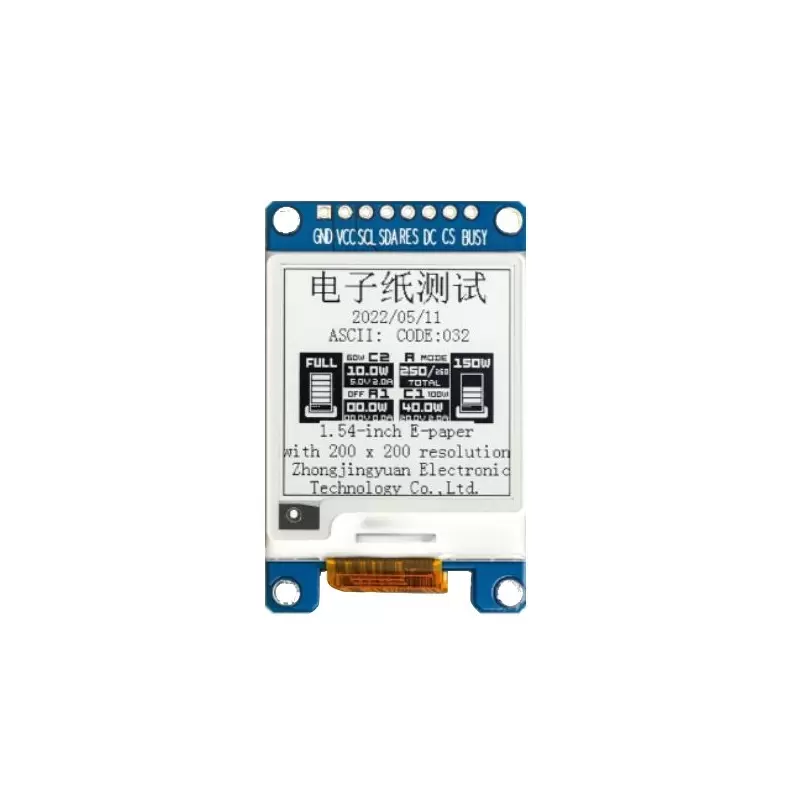

Module EPD E-Paper 1.54 inch 200x200 pixel-SSD1681-black and white

 محصول: ماژول نمایشگر الکترونیکی کاغذی (E-Paper) 1.54 اینچ - کنترلر SSD1681

این محصول یک ماژول نمایشگر با فناوری کاغذ الکترونیکی (E-Paper) به اندازه 1.54 اینچ است. این نمایشگرها به دلیل مصرف انرژی بسیار پایین ، گزینه ای ایده آل برای پروژه های مختلف الکترونیکی و اینترنت اشیا محسوب می شوند.

این ماژول با بهره گیری از تراشه کنترلر **SSD1681**، قابلیت نمایش تصاویر و متون با کیفیت و وضوح بالا را فراهم می کند. صفحه نمایش دارای پس زمینه سفید و پیکسل های سیاه است که تجربه ای شبیه به خواندن کاغذ را ایجاد کرده و برای مطالعه طولانی مدت، فاقد هرگونه خستگی چشم (نور پس زمینه) می باشد.

مشخصات فنی کلیدی:

نوع نمایشگر:E-Paper (Electronic Paper)
سایز (اندازه صفحه نمایش):1.54 اینچ (Inch)
رزولوشن (وضوح تصویر): 200 × 200 پیکسل
رنگ بندی: دو رنگ (مونوکروم) - سیاه و سفید
تراشه کنترلر (IC): SSD1681
زاویه دید:تمام زوایا (Full Viewing Angle) - بدون تغییر رنگ یا تاری

مشخصات فیزیکی و مکانیکی:

ابعاد صفحه نمایش (منطقه فعال): 30 × 30 میلی متر
ابعاد : 31.8 × 50 میلی متر
وزن: 2.5 گرم (فوق العاده سبک)
فاصله پیکسل ها: 0.14 × 0.14 میلی متر
طول کابل (منطقه انعطاف پذیر):** 14.3 میلی متر (جهت اتصال به کانکتور یا برد اصلی)

مشخصات الکتریکی و ارتباطی:

ولتاژ منطقی (VDD): 1.8 ولت
ولتاژ کاری اصلی (VCI):3.0 ولت (منبع تغذیه)
رابط ارتباطی: SPI (Serial Peripheral Interface) با پشتیبانی از حالت 3 سیمه و 4 سیمه. این رابط پرسرعت و استاندارد، اتصال آسان به میکروکنترلرها و بردهای توسعه مانند Arduino، STM32، ESP32 و Raspberry Pi را فراهم می کند.
روش اتصال: کانکتور 24 پین از نوع FPC (Flexible Printed Circuit) با گام (فاصله بین پایه ها) 0.5 میلی متر. برای اتصال نیاز به سوکت 24 پین 0.5 میلی متری مناسب یا اتصال مستقیم با لحیم کاری دقیق روی برد وجود دارد.

شرایط محیطی:

دمای کاری: 0 تا 50 درجه سانتی گراد
دمای نگهداری: مناسب برای محیط های داخلی (معمولاً -20 تا 60 درجه)

کاربردهای پیشنهادی:

*   برچسب قیمت الکترونیکی (ESL) در فروشگاه ها
*   نمایشگر ساعت های هوشمند و لوازم جانبی پوشیدنی
*   دستگاه های کتابخوان اختصاصی (E-Reader)
*   پایانه های لجستیک و انبارداری (باتری خور)
*   مانیتورینگ صنعتی و تابلوهای نمایش اطلاعات (IoT)
*   کارت های هوشمند و نمایش اطلاعات پرسنلی
*   پروژه های آموزشی و تحقیقاتی دانشگاهی
*   تگ های هوشمند برای نمایش اطلاعات سنسورها (دما، رطوبت)

1.54 EPD Display C51 Example Code
1.54 EPD Display STM32F103C8T6 SPI Example Code
1.54 EPD Display STM32F103RCT6 SPI Example Code
1.54 EPD Display STM32F103ZET6 SPI Example Code
1.54 EPD Display STM32F407ZG SPI Example Code
1.54 EPD Display STM32L476RG SPI Example Code
1.54 EPD Display STM32F303RC SPI Example Code
1.54 EPD Display STM32L151AC8T6 SPI Example Code
1.54 EPD Display STM32L053C8 SPI Example Code
1.54 EPD Display STM32F030C8 SPI Example Code
