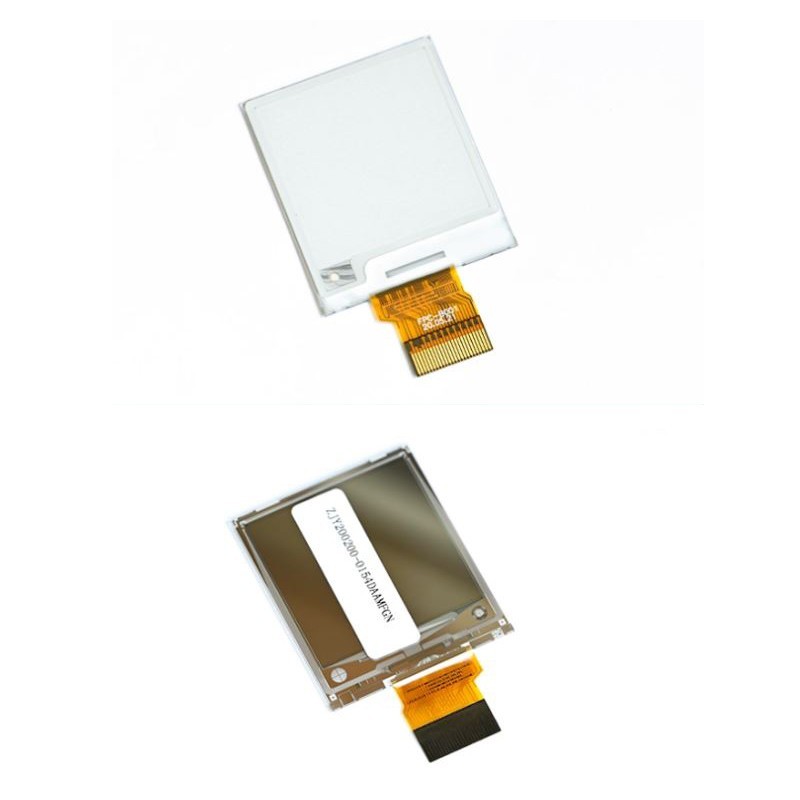

EPD E-Paper 1.54 inch 200x200 pixel-SSD1681-black and white

محصول: نمایشگر الکترونیکی 1.54 اینچی  (E-Paper )

✅ ویژگی‌های اصلی:

1. اندازه صفحه نمایش: 1.54 اینچ

2. رزولوشن: 200 × 200 پیکسل

3. نوع نمایشگر: E-Paper (کاغذ الکترونیکی)

4. قابلیت نمایش: سیاه و سفید

5. درایور کنترلر: SSD1681

6. رابط ارتباطی: SPI

   ---

   ویژگی‌ها و مشخصات فنی:

   1. اندازه صفحه نمایش: 1.54 اینچ

   2. رزولوشن: 200 × 200 پیکسل

   3. کنترلر اصلی (درایور): SSD1681

   4. ناحیه نمایش فعال: 30 ×30 میلی‌متر

   5. فاصله پیکسل‌ها: 0.14 × 0.14 میلی‌متر

   6. رابط ارتباطی:  SPI

   7. طول کابل اتصال: 14.3 میلی‌متر

   8. ولتاژ کاری: VDD: 1.8V ، VCI: 3.0V

   9. نوع اتصال: 24 پین (فاصله پین‌ها: 0.5 میلی‌متر)

   10. زاویه دید: 180 درجه (تمام‌جهت)

   11. دمای کاری: 0 تا 50 درجه سانتی‌گراد

   12. وزن: 2.18 گرم

       ---

       مزایا و قابلیت‌های کلیدی:

       • مصرف انرژی بسیار پایین (فقط هنگام تغییر تصویر)

       • قابل خواندن در نور مستقیم خورشید

       • حفظ تصویر بدون نیاز به برق

       • پشتیبانی از رفرش موضعی (کاهش زمان بروزرسانی)

       • سازگاری با پروژه‌های IoT، برچسب‌های هوشمند و نمایش اطلاعات

       • رابط استاندارد SPI برای اتصال آسان به میکروکنترلرها

         ---

       کاربردهای پیشنهادی:

       • برچسب قیمت هوشمند (ESL)

       • نمایشگرهای اطلاعاتی در فروشگاه‌ها

       • دستگاه‌های پوشیدنی

       • پروژه‌های آموزشی الکترونیک

       • تابلوهای اطلاع‌رسانی کم‌مصرف

         ---

         پایه ها:

         1. پین 1: NC (بدون اتصال)

         2. پین 2: GDR

         3. پین 3: RESE

         4. پین 4: NC (بدون اتصال)

         5. پین 5: VSH2

         6. پین 6: TSCL

         7. پین 7: TSDA

         8. پین 8: BS1

         9. پین 9: BUSY

         10. پین 10: RST#

         11. پین 11: D/C#

         12. پین 12: CS#

         13. پین 13: SCL

         14. پین 14: SDA

         15. پین 15: VDDIO

         16. پین 16: VCI

         17. پین 17: VSS

         18. پین 18: VDD

         19. پین 19: VPP

         20. پین 20: VSH1

         21. پین 21: VGH

         22. پین 22: VSL

         23. پین 23: VGL

         24. پین 24: VCOM

             • ---
