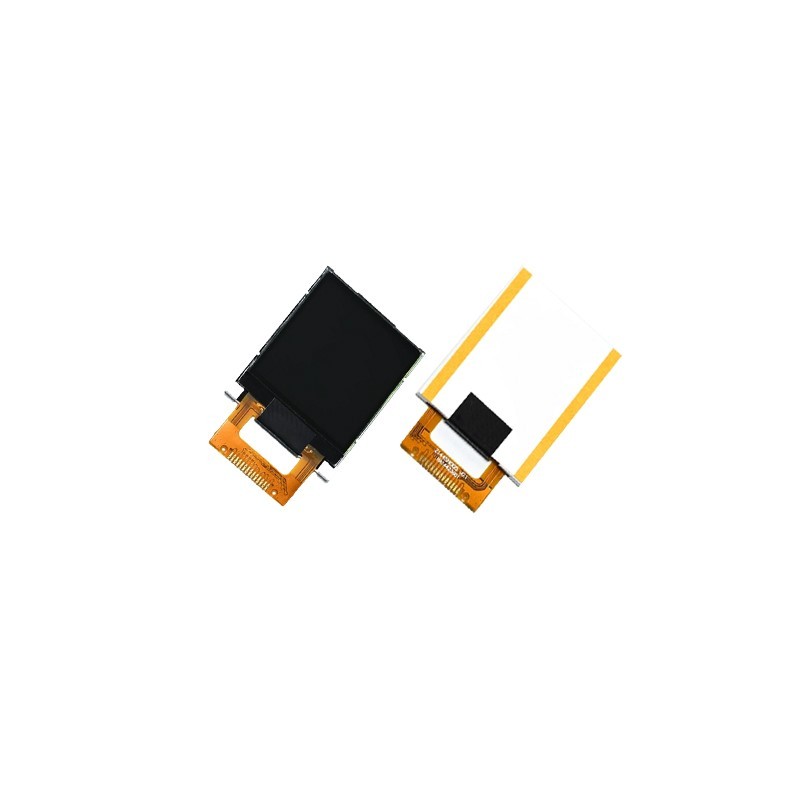

TFT LCD 1.44 inch- TFT LCD SPI port TFT color screen 128x128 st7735

نمایشگر TFT رنگی 1.44 اینچی - مدل ST7735

این نمایشگر یک صفحه نمایش کوچک، با وضوح بالا و کم مصرف است که برای پروژههای مختلف الکترونیکی و تعبیه شده (Embedded) ایده آل می باشد.

مشخصات فنی:

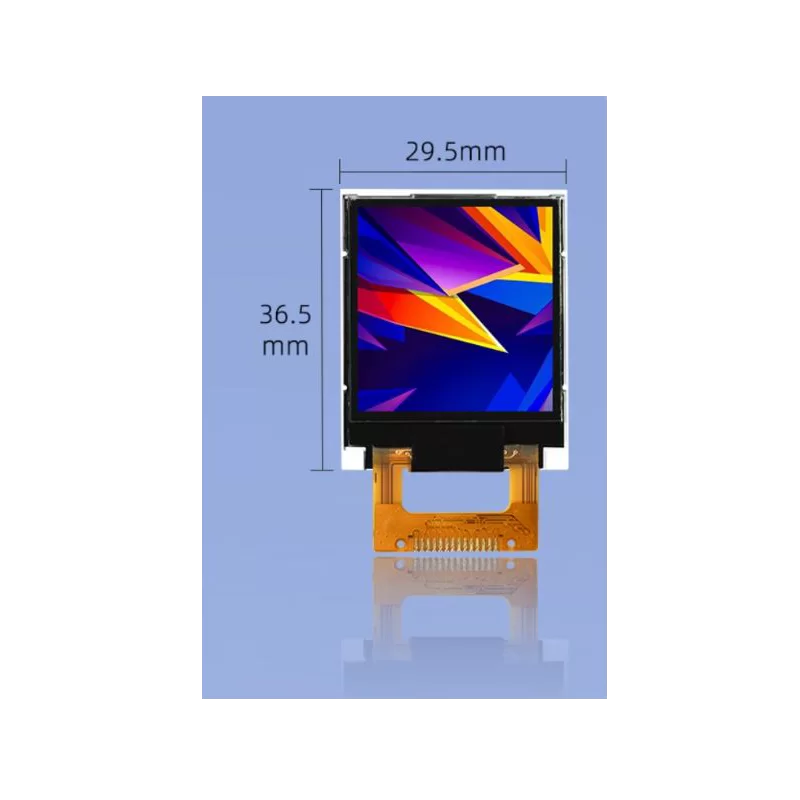

• سایز صفحه نمایش: ۱.۴۴ اینچ

• فناوری صفحه نمایش: TFT LCD

• رزولیشن: ۱۲۸ × ۱۲۸ پیکسل (به صورت RGB)

• رنگ‌بندی: قادر به نمایش رنگ‌های کامل (Full Color)

• رابط ارتباطی: -SPI (Serial Peripheral Interface) برای سرعت و سادگی در اتصال

• تراشه درایور: ST7735 (دارای پشتیبانی گسترده از کتابخانه‌های مختلف)

• ولتاژ کاری: ۲.۸ تا ۳.۳ ولت

• جریان کاری: حدود ۱۵ میلی‌آمپر

• نور پس‌زمینه (Backlight): یک عدد LED سفید

• زاویه دید: جهت دید بهینه در "موقعیت ساعت ۱۲"

• نوع اتصال: ۱۴ پین (با فاصله ۰.۸ میلی‌متر) برای اتصال از طریق لحیمکاری

• دمای کاری: از ۲۰- درجه سانتی‌گراد تا ۷۰+ درجه سانتی‌گراد

  ---

کاربردهای اصلی:

• پروژه‌های مبتنی بر آردوینو (Arduino)، رزبری پای (Raspberry Pi)، ESP32/8266

• ساخت دستگاه‌های قابل حمل (Portable Devices)

• نمایش اطلاعاتی مانند متن، تصویر، نمودار و آیکون

• ساخت واسط‌های کاربری ساده (GUI)

• استفاده در سیستم‌های تعبیه‌شده صنعتی و خانگی

  ---

مزایای کلیدی:

• کیفیت نمایش خوب: با قابلیت نمایش رنگ‌های کامل و وضوح مناسب برای سایز خود.

• سازگاری بالا: درایور شناخته‌شده ST7735 و رابط SPI، اتصال آن را به طیف وسیعی از بردهای توسعه آسان می‌کند.

• کم مصرف: با مصرف جریان و توان بسیار پایین، برای پروژه‌های باتری‌محور عالی است.

• ابعاد فشرده: فضای بسیار کمی را روی برد اشغال می‌کند.

• قیمت مقرون‌به‌صرفه: گزینه‌ای اقتصادی برای افزودن قابلیت نمایش به پروژه‌ها.

این نمایشگر گزینه‌ای عالی برای توسعه‌دهندگان، دانشجویان و علاقه‌مندان به الکترونیک است که به دنبال یک صفحه نمایش رنگی، شفاف و قابل اعتماد برای پیاده‌سازی ایده‌های خود هستند.

Pin 1: NC
Pin 2: GND
Pin 3: LED
Pin 4: LED
Pin 5: GND
Pin 6: RESX
Pin 7: DCX
Pin 8: SDA
Pin 9: SCL
Pin 10: VDD
Pin 11: VDDI
Pin 12: CSX
Pin 13: GND
Pin 14: NC

example:
1.44 inch LCD Display C51 SPI Example Program
1.44 inch LCD Display STM32F103C8T6 SPI Example Program
1.44 inch LCD Display STM32F103RC SPI Example Program
1.44 inch LCD Display STM32F103ZET6 SPI Example Program
1.44 inch LCD Display STM32F407ZG SPI Example Program
1.44 inch LCD Display STM32F030C8 SPI Example Program
1.44 inch LCD Display STM32L151C8T6 SPI Example Program
1.44 inch LCD Display STM32L053C8 SPI Example Program
1.44 inch LCD Display STM32L476RG SPI Example Program
1.44 inch LCD Display STM32F303RC SPI Example Program
1.44 inch LCD Display STM32F103 Hardware SPI DMA Example Program
