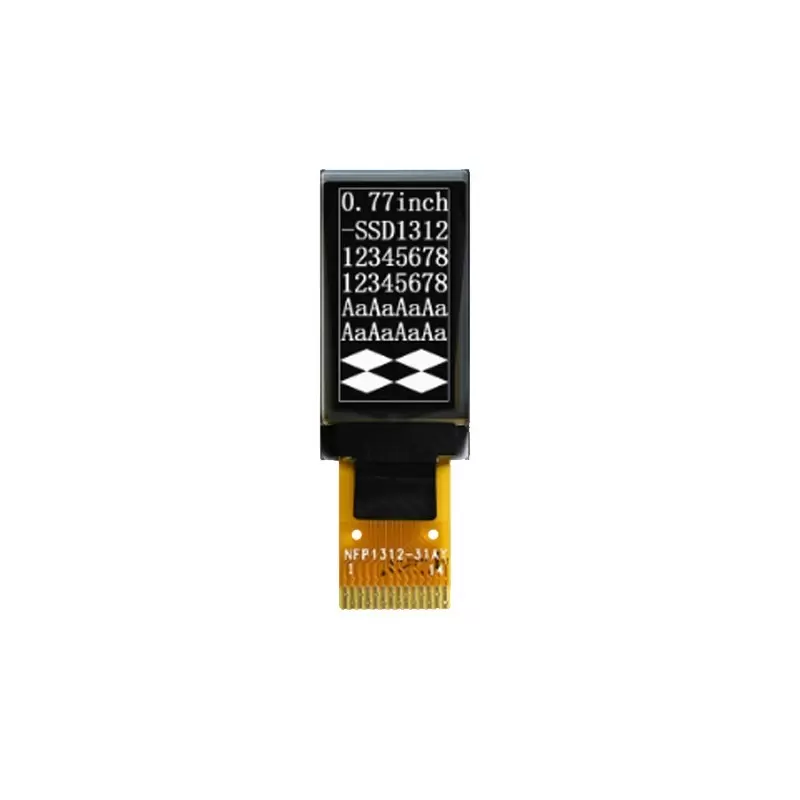

OLED 0.77 inch 128x64 14pin IIC/SSD1312

صفحه نمایش OLED 0.77 اینچی با رزولوشن 128×64، رابط‌I2C، تراشه SSD1312، نمایش سفید، و قابلیت تنظیم جهت نمایش برای کاربردهای صنعتی و پروژه‌های الکترونیکی.

ادامه مطلبنمایش کمتر
1,100,000 ریال بدون مالیات
کد QR را برای باز کردن این صفحه بر روی تلفن همراه خود اسکن کنید.
امتیاز:
(0)
مرجع:
1673000
اضافه به مقایسه0
افزودن به علاقه‌مندی‌ها
محصولات پیشنهادی
توضیحات

مشخصات OLED 0.77 inch :

ابعاد: 0.77 اینچ صفحه نمایش OLED
رزولوشن: 128*64
نوع رابط: برای رابط‌های IIC، 14PIN
تراشه کنترل: SSD1312
رنگ نمایش: سفید
منطقه نمایش: 9.26 × 17.26 (میلی‌متر)

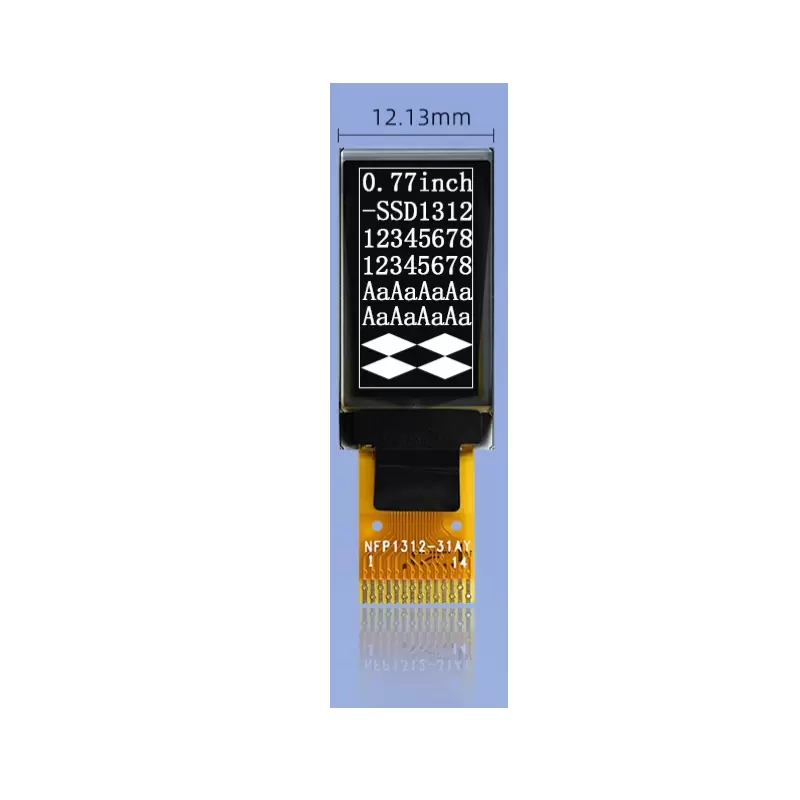

ابعاد پنل: 12.13 × 23.6 × 1.22 (میلی‌متر)
فاصله پیکسل‌ها: 0.135 × 0.145 (میلی‌متر)
اندازه پیکسل: 0.115 × 0.125 (میلی‌متر)
طول کابل: 12 میلی‌متر برای همه مدل‌ها
تعداد پایه‌ها: 14پین
جهت دید: تمام‌جهته
دمای کاری: 40- تا 70 درجه سانتی‌گراد
ولتاژ کاری: 14پین با 3.3V کار می‌کنند.

صفحه نمایش OLED 0.77 اینچی با رزولوشن 128×64
این صفحه نمایش کوچک و پرکاربرد با کیفیت بالا، مناسب برای پروژه‌های الکترونیکی و صنعتی است. ویژگی‌های کلیدی آن شامل:

  • رزولوشن بالا: 128×64 پیکسل برای نمایش واضح متن و تصاویر.

  • انعطاف‌پذیری در رابط‌ها: پشتیبانی از رابط‌های I2C با مدل‌ 14پین

  • قابلیت تنظیم جهت نمایش: امکان چرخش تصویر در چهار جهت مختلف از طریق نرم‌افزار.

  • تراشه کنترل SSD1312: عملکرد پایدار و کم‌مصرف.

  • نمایش سفید: مناسب برای کاربردهای نیازمند کنتراست بالا.

  • دمای کاری گسترده: عملکرد مطمئن در دمای 40- تا 70 درجه سانتی‌گراد.

  • ولتاژ کاری : مدل‌های 14پین  با ولتاژ 3.3V کار می‌کنند.

کاربردها:

  • دستگاه‌های پزشکی و صنعتی

  • نمایشگرهای کوچک در رباتیک و IoT

  • پروژه‌های آموزشی و آزمایشگاهی


مشخصات پین ها:
  • پین 1: C2P

  • پین 2: C2N

  • پین 3: C1P

  • پین 4: C1N

  • پین 5: VBAT (ولتاژ باتری)

  • پین 6: NC (بدون اتصال)

  • پین 7: VSS (زمین)

  • پین 8: VDD (ولتاژ تغذیه مثبت)

  • پین 9: RES# (ریست فعال پایین)

  • پین 10: SCL (کلاک خط سریال I2C)

  • پین 11: SDA (داده خط سریال I2C)

  • پین 12: IREF (مرجع جریان)

  • پین 13: VCOMH (ولتاژ مشترک بالا)

  • پین 14: VCC (ولتاژ تغذیه)


EXAMPLE:
0.0.0.77 LED Vertical Screen C51 IIC Example Code
0.1.0.77 LED Display STM32F103C8T6 IIC Example Code
0.2.0.77 LED Vertical Screen STM32F103RCT6 IIC Example Code
0.3.0.77 LED Vertical Screen STM32F103ZE6 IIC Example Code
0.4.0.77 LED Vertical Screen STM32F407ZG IIC Example Code
0.5.0.77 LED Vertical Screen STM32F476RG IIC Example Code
0.6.0.77 LED Vertical Screen STM32F303RC IIC Example Code
0.7.0.77 LED Display STM32151AC8T6 IIC Example Code
0.8.0.77 LED Vertical Screen STM32L053C8 IIC Example Code
0.9.0.77 LED Vertical Screen STM32F030C8 IIC Example Code
ادامه مطلبنمایش کمتر
جزئیات محصول
1673000

مشخصات

سایز نمایشگر(اینچ)
0.77
رزولیشین
128x64
نمایش رنگ
سفید
نوع ارتباط (MCU)
I2C
چیپ راه انداز
SSD1312
نوع اتصال
لحیمی
