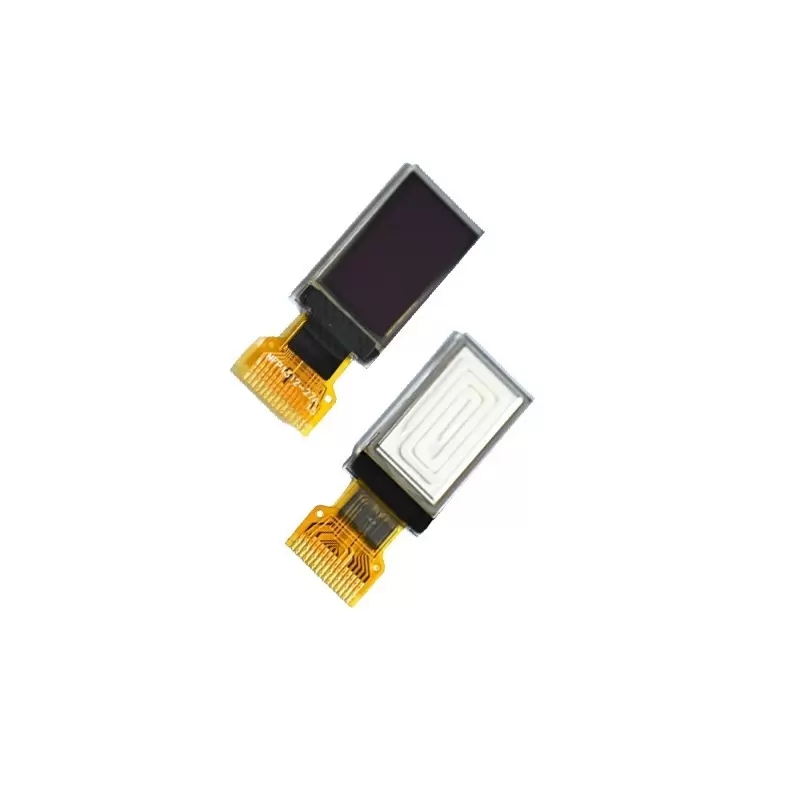

OLED 0.77 inch 128x64 15pin SPI/SSD1312

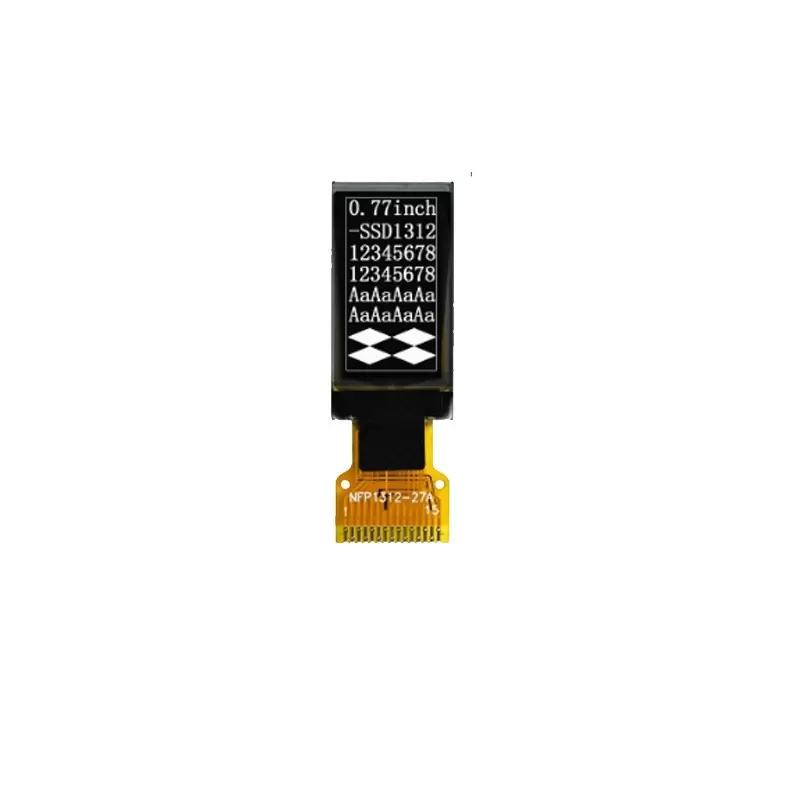

صفحه نمایش OLED 0.77 اینچی با رزولوشن 128×64
این صفحه نمایش کوچک و باکیفیت، مناسب برای پروژه‌های الکترونیکی و صنعتی است. با تراشه کنترل SSD1312 و رابط‌های SPI/IIC، انعطاف‌پذیری بالایی در اتصال به میکروکنترلرها دارد. جهت نمایش به راحتی از طریق نرم‌افزار در چهار جهت قابل تنظیم است و به دلیل دید تمام‌جهته، زاویه دید بسیار خوبی ارائه می‌دهد.

ویژگی‌های کلیدی:

• رزولوشن بالا: 128×64 پیکسل برای نمایش واضح متن و گرافیک.

• رنگ سفید: نمایشگر تک‌رنگ با کنتراست عالی.

• ولتاژ کاری انعطاف‌پذیر:

  • مدل‌های 14پین و 15پین با 3.3V کار می‌کنند.

  • مدل 13پین نیاز به منبع 3.3V و 9V دارد.

• مقاوم در برابر دما: عملکرد پایدار در دمای 40- تا 70°C.

• ابعاد فشرده: مناسب برای طراحی‌های کم‌جا.

کاربردها:

• دستگاه‌های پزشکی و صنعتی

• نمایشگرهای کوچک در رباتیک و IoT

• پروژه‌های آموزشی و آزمایشگاه

• مشخصات فنی:

• ابعاد: 0.77 اینچ صفحه نمایش OLED
  رزولوشن: 128*64
  نوع رابط:رابط IIC - 15پین: رابط SPI
  جهت نمایش: قابل تنظیم در چهار جهت از طریق دستورات نرم‌افزاری
  تراشه کنترل: SSD1312
  رنگ نمایش: سفید

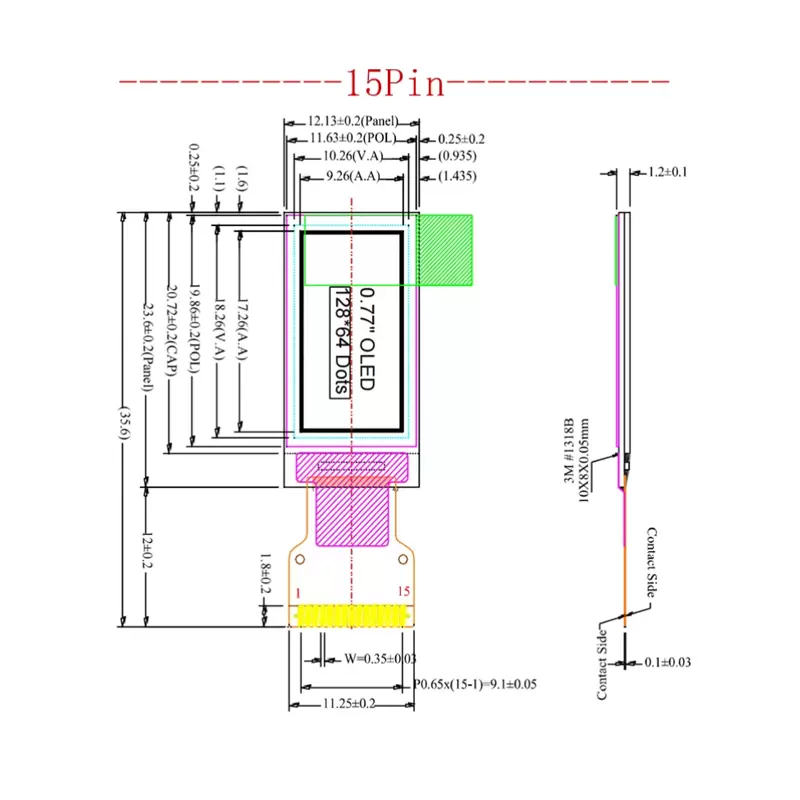

  منطقه نمایش: 9.26 × 17.26 (میلی‌متر)

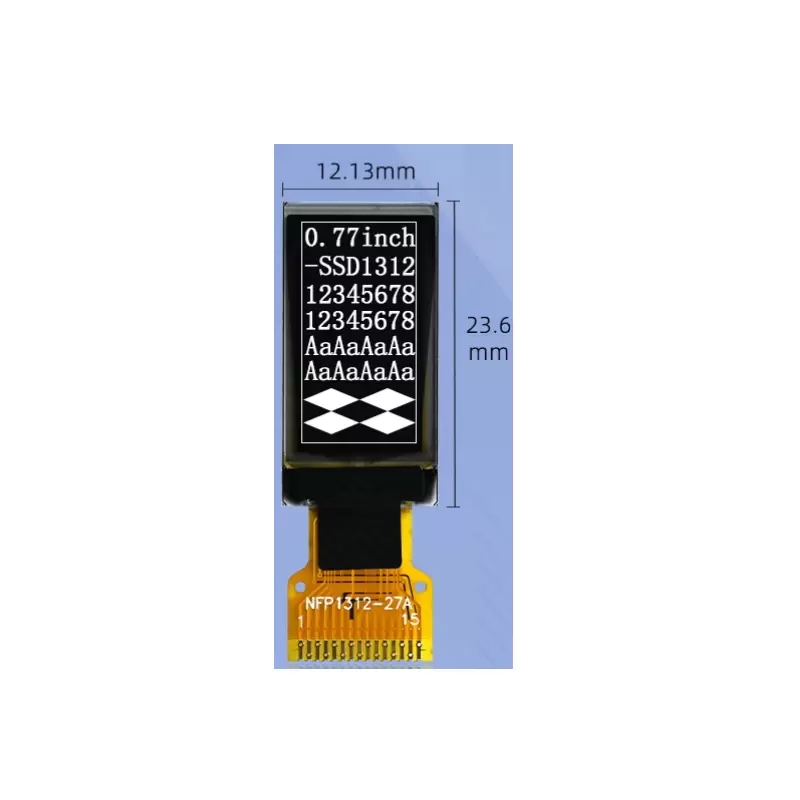

  ابعاد پنل: 12.13 × 23.6 × 1.22 (میلی‌متر)
  فاصله پیکسل‌ها: 0.135 × 0.145 (میلی‌متر)
  اندازه پیکسل: 0.115 × 0.125 (میلی‌متر)
  طول کابل: 12 میلی‌متر
  تعداد پین‌ها: - 15پین (حالت لحیم‌کاری 0.65mm)
  جهت دید: تمام‌جهته
  دمای کاری: 40- تا 70 درجه سانتی‌گراد

• پین‌های رابط 15پین و توابع آنها:

  1. C2P

  2. C2N

  3. C1P

  4. C1N

  5. VBAT (ولتاژ باتری)

  6. VSS (زمین)

  7. VDD (ولتاژ تغذیه مثبت)

  8. CS# (انتخاب تراشه)

  9. RES# (ریست)

  10. D/CH (داده/فرمان)

  11. SCLK (کلاک سریال)

  12. SDIN (داده ورودی سریال)

  13. IREF (مرجع جریان)

  14. VCOMM (ولتاژ مشترک)

  15. VCC (ولتاژ تغذیه)



EXAMPLE:
00 - 0.77 LED Vertical Screen C51 SPI
01 - 0.77 LED Vertical Screen STM32F103C8T6 SPI
02 - 0.77 LED Vertical Screen STM32F103RC16 SPI
03 - 0.77 LED Vertical Screen STM32F103ZE16 SPI
04 - 0.77 LED Vertical Screen STM32F407ZG SPI
05 - 0.77 LED Vertical Screen STM32L476RG SPI
06 - 0.77 LED Vertical Screen STM32F303RC SPI
07 - 0.77 LED Vertical Screen STM32L151C8T6 SPI
08 - 0.77 LED Vertical Screen STM32L053C8 SPI
09 - 0.77 LED Vertical Screen STM32F030C8 SPI
