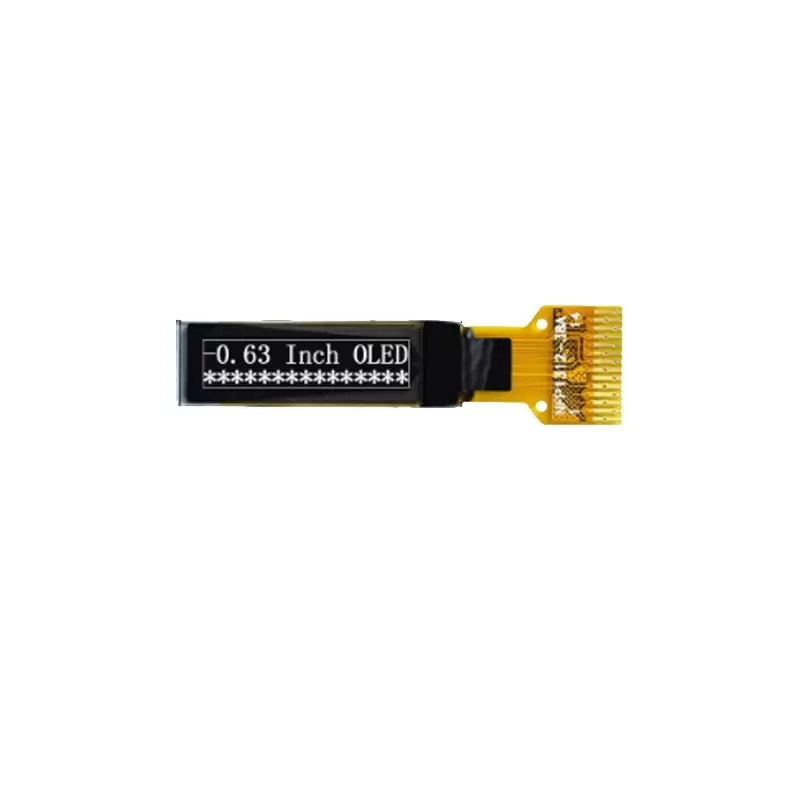

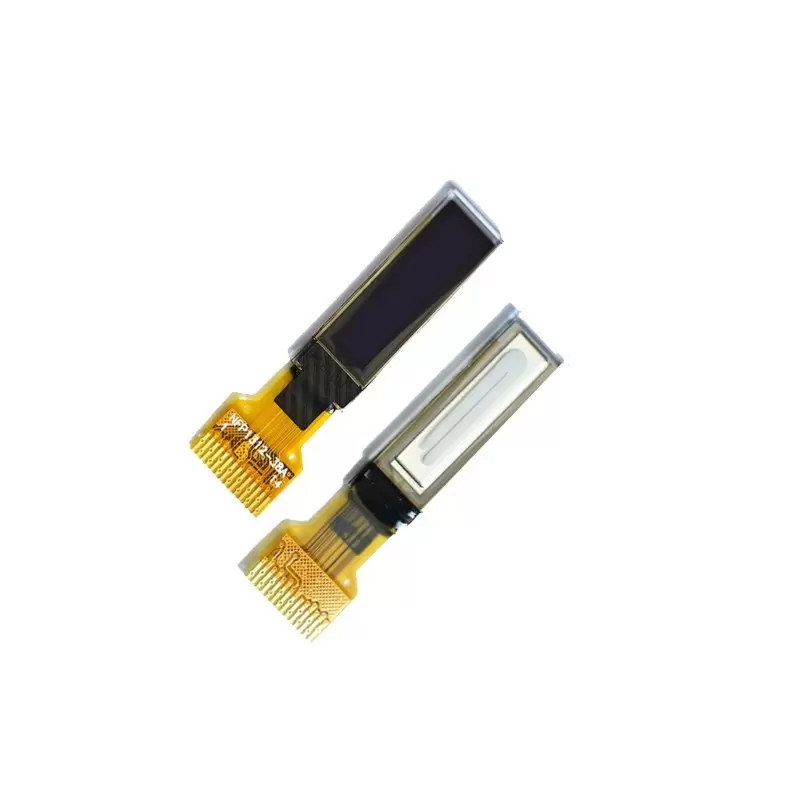

OLED 0.63 inch 120x28 IIC / SSD1312

مشخصات نمایشگرOLED 0.63 inch :

این نمایشگر 0.63 اینچی OLED یک گزینه ایده‌آل برای پروژه‌های الکترونیکی است که به نمایشگرهای کوچک، کم‌مصرف و با کیفیت نیاز دارند. این محصول از نوع PM OLED (Organic Light-Emitting Diode Passive Matrix) بوده و رزولوشن 120×28 پیکسل را ارائه می‌دهد. رابط ارتباطی آن IIC (I²C) است که نصب و استفاده از آن را ساده‌تر می‌کند. تراشه اصلی این نمایشگر SSD1312 است که عملکرد پایدار و کارایی بالایی را تضمین می‌کند. این نمایشگر تک‌رنگ بوده و برای کاربردهایی مانند نمایش متن، اعداد یا آیکون‌های ساده مناسب است.

ابعاد کلی این نمایشگر 15.58×3.62 میلی‌متر است و ابعاد نصب آن 21.54×6.62×1.22 میلی‌متر می‌باشد. سوراخ‌های نصب با ابعاد 0.13×0.13 میلی‌متر و سوراخ‌های اصلی 0.11×0.11 میلی‌متر طراحی شده‌اند که امکان نصب محکم و دقیق را فراهم می‌کند. ضخامت بدنه 11.95 میلی‌متر و فاصله پین‌ها 0.62 میلی‌متر است که با آرایش 14 پین (14pin) عرضه می‌شود. جهت نصب این نمایشگر به صورت عمودی است که انعطاف‌پذیری بیشتری در طراحی پروژه‌ها به شما می‌دهد.

این نمایشگر در محدوده دمای کاری -40 تا 70 درجه سانتی‌گراد عملکرد قابل اعتمادی دارد، که آن را برای استفاده در شرایط محیطی متنوع مناسب می‌کند. این محصول به دلیل مصرف انرژی پایین، کیفیت تصویر خوب و اندازه compact خود، برای کاربردهایی مانند ساعت‌های هوشمند، سنسورها، دستگاه‌های قابل حمل و پروژه‌های DIY بسیار مناسب است.

مشخصات فنی:

• نوع نمایشگر: 0.63 اینچی OLED
• نوع: PM OLED
• اندازه: 120*28
• رابط: IIC
• تراشه: SSD1312
• رنگ: تک رنگ

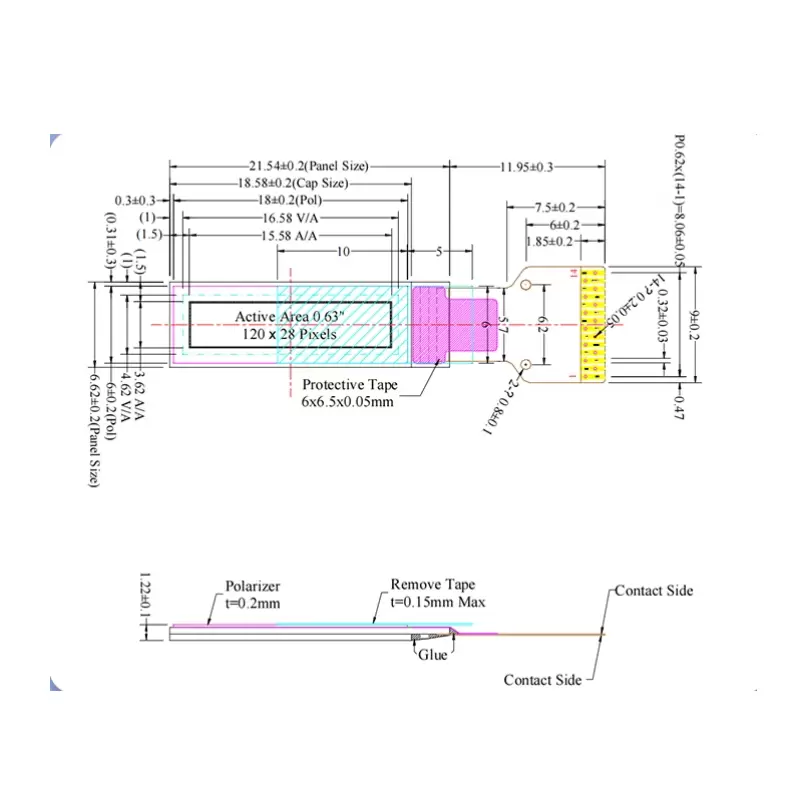

• ابعاد: 15.58×3.62 (میلی‌متر)

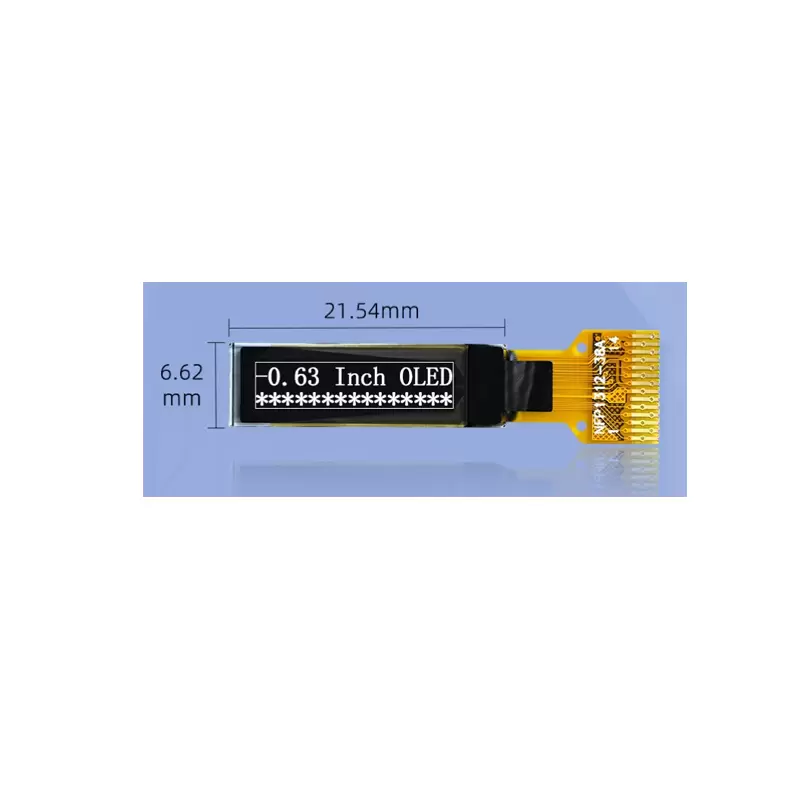

• ابعاد نصب: 21.54×6.62×1.22 (میلی‌متر)
• ابعاد سوراخ نصب: 0.13×0.13 (میلی‌متر)
• ابعاد سوراخ: 0.11×0.11 (میلی‌متر)
• ضخامت: 11.95 (میلی‌متر)
• پین: 14pin (0.62mm فاصله)
•  دمای کار: -40 ~ 70°C

جهت نصب: عمودی

مشخصات پین ها :
- Pin 1: C2P
- Pin 2: C2N
- Pin 3: C1P
- Pin 4: C1N
- Pin 5: VBAT
- Pin 6: NC
- Pin 7: VSS
- Pin 8: VDD
- Pin 9: RES
- Pin 10: SCL
- Pin 11: SDA
- Pin 12: IREF
- Pin 13: VCOMH
- Pin 14: VCC
