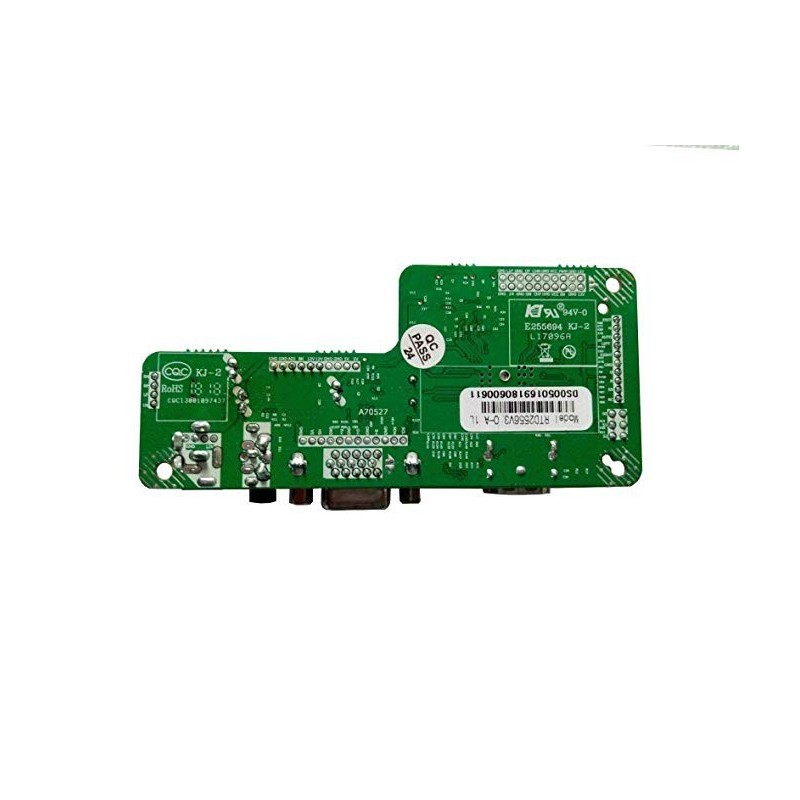

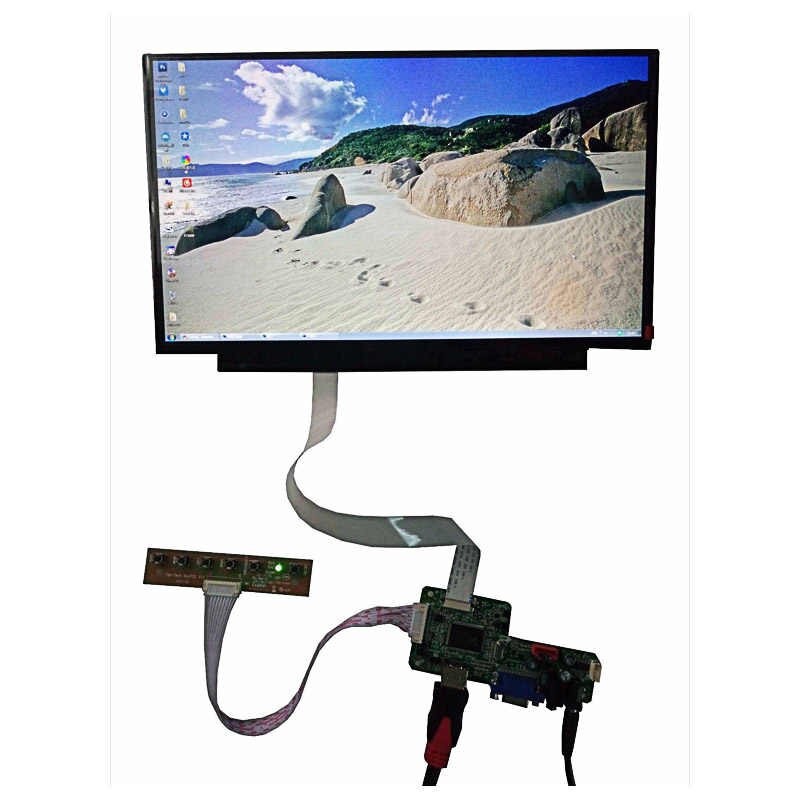

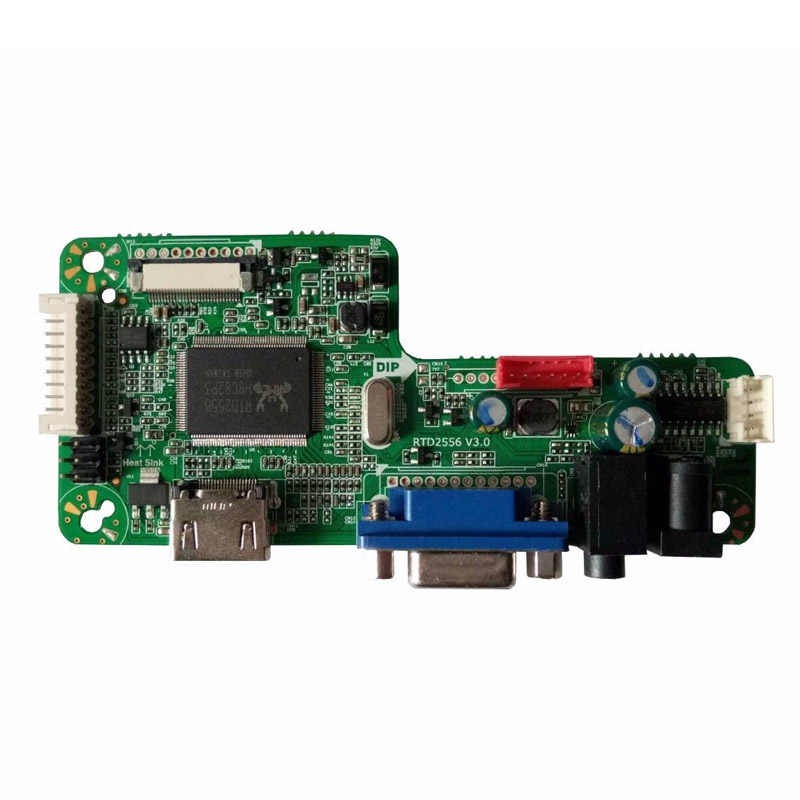

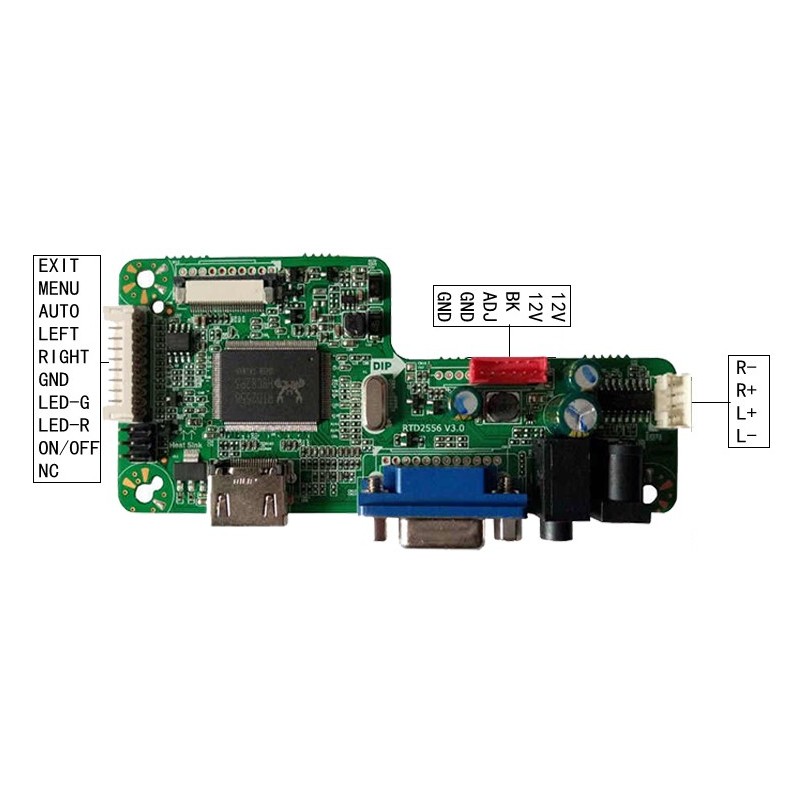

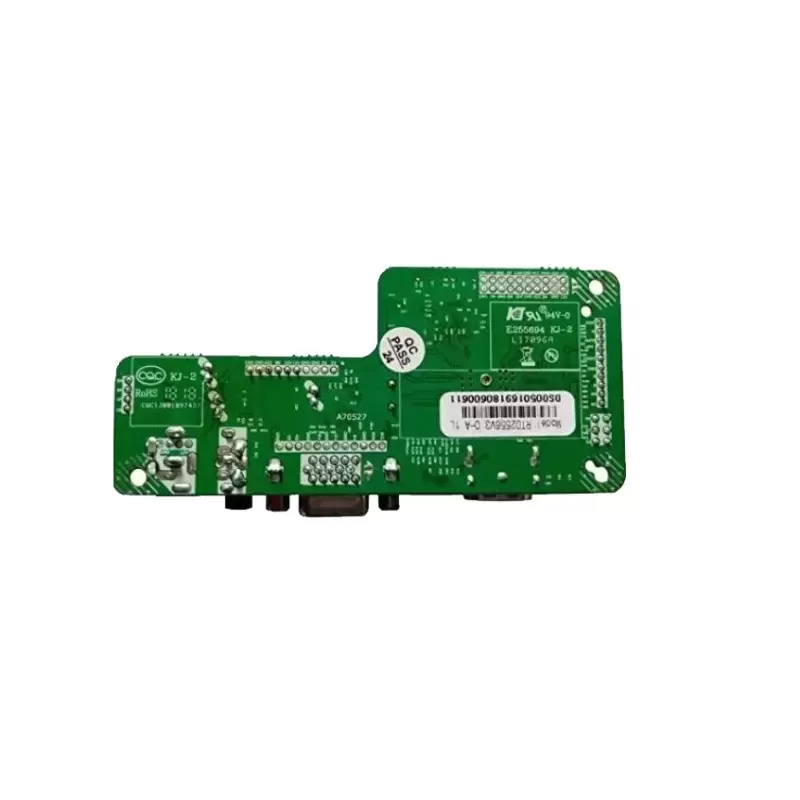

این برد ورودی HDMI یا VGA را روی نمایشگر 30 پین نشان می دهد . با تغییر جمپر روی برد میتوانیدبه ledهای edp با رزولوشن های مختلف متصل کنید.

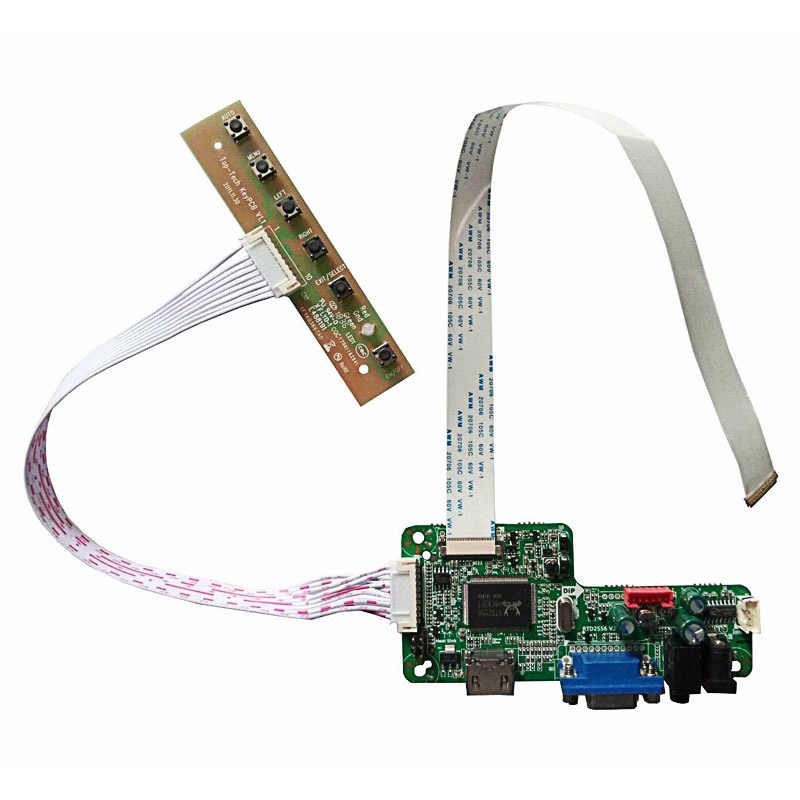

این برد edp جمپری همراه با کابل LVDS و کیبورد میباشد.

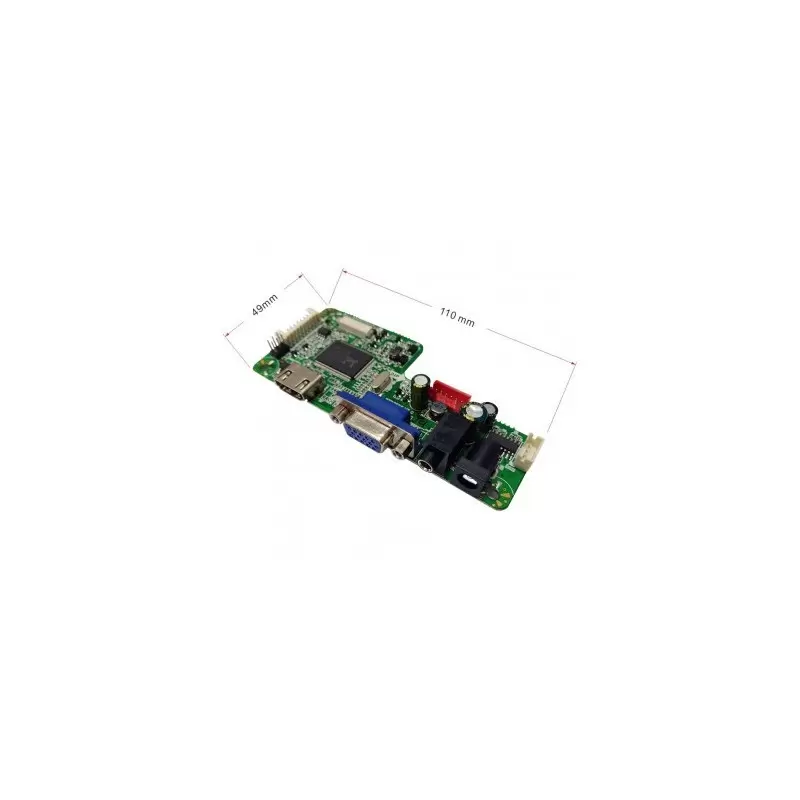

ابعاد این برد 110*49 mm هست
نظرات
ثبت نام مورد نیاز نمی باشد!
18 سوال(ها) پاسخ داده خواهد شد
اگر سوال و یا نظری دارید مطرح نمائید
- ارسال شده توسط امیر
در 06/09/1403 سلام. اون جامپری که کنار برده و سه حالت داره برای چیه؟ من رو هر کدوم که میزارم کار نمیکنه ولی کلا برش میدارم تازه تصویر میاد پاسخ:
سلام جهت راهنمایی و اطلاعات بیشتر به ساپورت در ایتا و تلگرام پیام بدید KAVIRSUPPORT@ - ارسال شده توسط mohsen
در 18/07/1403 سلام وقت بخیر ایا بردی موجود دارین که برعکس این برد باشه یعنی ttl کابل فلت رو تبدیل کنه به lvds پاسخ:
سلام مدل برد edp فقط همین مدل موجود هست - ارسال شده توسط محسن
در 09/07/1403 سلام با این برد در سیستم عامل ویندوز قابلیت مانیتور دوم و اکستند کردن تصویر رو خواهیم داشت ؟ پاسخ:
سلام دو تصویر مستقل امکانپذیر هست - ارسال شده توسط یک مهمان
در 25/04/1403 سلام آیا این کنترلر برای مانیتور مدل HITACHI TX39D80VC1GAA قابل استفاده است؟ پاسخ:
سلام. طبق مشخصات نوع ارتباط السیدی شما LVDS هست ولی این درایور برد EDP هست. شما باید از بردهایی که نوع ارتباطشون LVDS هست استفاده کنید. و همچنین کابل و برد بک لایت مناسب ا نیز باید تهیه کنید. برای راهنمایی بیشتر به تلگرام یا ایتا ساپورت پیام بدهید. kavirsupport@ - ارسال شده توسط parsa
در 12/10/1402 سلام برای پنل CLAA154WA05 اوکی هستش ؟ اینترفیس edp داره و 30 پین هستش و اینکه 1280*800 هست رزولوشنش. و یک برد اضافه اینورتر داره اون برای چی هستش ؟؟ پاسخ:
سلام مشخصات السیدی شما به شرح ذیل هست Diagonal Size: 15.4" Resolution: 1280(RGB)×800, WXGA 98PPI Signal Interface: LVDS (1 ch, 6-bit) , 30 pins Connector Input Voltage: 3.3V (Typ.) اینتر فیس مانیتور شما lvds 30 پین هست این برد برد ادیپی هست و مناسب مانیتور شما نیست برای توضیحات بیشتر به ساپورت پیام بدید kavirsupport@ - ارسال شده توسط یک مهمان
در 10/03/1402 سلام برای برد LP156WF6 SP B1 اصلا تصویر نمیدهد پاسخ:
سلام Diagonal Size 15.6 Resolution: 1920(RGB)×1080, FHD 141PPI Interface Type :eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins Connector مشخصات فوق مشخصات ال سی دی شماست این رزو لیشن رو ساپورت نمیکنه - ارسال شده توسط بهروز
در 06/03/1402 سلام .خسته نباشید. بردکنترل تصویر (تبدیل به مانیتور) ال ای دی لپتاپ بشماره پشت قطعه BOE NE156QHM-NY4 pin40 inch15.6 رو میخواستم. ممنون پاسخ:
سلام مشخصات السیدی شما : Diagonal Size: 15.6" Resolution: 2560(RGB)×1440, Quad-HD 188PPI خیر این رزولیشن رو ساپورت نمیکنه - ارسال شده توسط یک مهمان
در 05/03/1402 سلام این برد را گفتید برای LP156WF6 SP B1 مناسبه؟ پاسخ:
مشخصات السیدی شما : Diagonal Size: 15.6" Resolution: 1920(RGB)×1080, FHD 141PPI Signal Interface eDP (2 Lanes) , HBR1 (2.7G/lane) , 30 pins Connector Input Voltage 3.3V (Typ.) به احتمال زیاد ساپورت میکنه - ارسال شده توسط محمد
در 13/10/1401 سلام وقت بخیر بنده یک لپ تاپ قدیمی دارم که میخوام اسکرینش رو جدا کنم و تبدیل کنم به یک مانیتور اکسترنال قابل اتصال با VGA یا HDMI. آیا میتونم مدل دقیق اسکرین یا خود لپتاپ رو بهتون بگم که شما درایور مناسب رو بهم پیشنهاد بدین؟؟ ممنونم پاسخ:
سلام پارت نامبر السیدی رو به ساپورت بدین بررسی میکنن - ارسال شده توسط محمد شنکایی
در 06/07/1401 سلام. رزولوشن فول اچ دی برای مانیتور ۱۵.۶ با اینترفیس rdp رو ساپورت میکنه؟ پاسخ:
سلام پارت نامبر لطفا بفرسین که براتون بررسی بشه و یا با ساپورت تماس بگیرین - ارسال شده توسط محسن
در 28/04/1401 تغذیه مناسب بورد چند آمپر باید باشه؟ پاسخ:
حداقل یک امپر و ما از اداپتور 12ولت 3-5امپر استفاده میکنیم - ارسال شده توسط Fardin
در 12/02/1401 این برد با ال سی دی های lvds 30pin سازگاری داره؟ چون تعداد پین ذکر نشده پاسخ:
این برد برای السیدیای با اینترفیس edp مناسب هست و برای lvds برد مناسب lvds بگیرین - ارسال شده توسط خلیلی
در 14/01/1401 با عرض سلام برای lcd 32 اینچ ودارای کابل فلت 30 تایی و رزولوشن 1920*1080 این درایور ساپورت میکنه ویا نمونه ای در فروشگاه هست؟ ممنون پاسخ:
سلام اینتر فیس السیدی باید بررسی شود که edp هست یا lvds? - ارسال شده توسط مهدی
در 08/12/1400 سلام این برد رزلوشن 1920.1080 ساپورت میکنه؟ پاسخ:
سلام بله - ارسال شده توسط عارف
در 08/10/1400 سلام وقت بخیر بنده یک عدد از این محصول سفارش دادم و جهت تنظیمات جمپر عنوان کردید که باید خرید کنید درصورتی که بنده خریداری کردم و ارسال هم برام شده ولی تنظیمات جمپر رو نمیتونم ببینم با تشکر از پاسخگویی شما عارف میرزابیگی پاسخ:
سلام در قسمت دانلود ویژه محصول هست با حساب کاربری وارد صفحه محصول بشین میتویند نگاه کنید - ارسال شده توسط مجموعه ای سی تک
در 22/06/1400 با سلام خدمت شما سوال داشتم در مورد خرید برد درایور بنده یه مانیتور 14 اینچ لپتاپی lcd دارم میخوام تبدیلش کنم به مانیتور بخش تعمیرات کارگاهم کدوم برد درایور براش مناسبه دوم اینکه بک لایت لپ تاپ سوخته تک پورت هست ایا برد نیاز به بک لایت مجزا داره؟ برای خروجی لوپی که بی ان سی داره هم همزمان میخوام از این مانیتور استفاده کنم لطفا برای بهترین خرید راهنمایی بفرمایید با تشکر پاسخ:
سلام برای انتخاب برد مناسب باید مشخصات السیدی رو بررسی کنید اینه lvds هست یا edp و بعد رزولوشن رو مشخص کنید و ولتاژ که چند ولت هست - ارسال شده توسط نیما
در 20/09/1399 سلام. وقتتون بخیر. آیا میشه این برد رو برای راهاندازی LCD (پارت نامبر 5D10H42127) با اندازهی 15.6 اینچ، رزلوشن 4K و فرکانس 60 هرتز استفاده کرد؟ یا محصول دیگهای دارین یا میتونین برام بیارین (طول بکشه مهم نیست) که این کارو انجام بده؟ مرسی... پاسخ:
سلام برای السیدی های 4k متفاوت هست لطفا باسپورت هماهنگ کنید - ارسال شده توسط یک مهمان
در 11/06/1399 سلام خسته نباشید این برد رو موجود میکنید؟ پاسخ:
سلام انشالله بزودی موجود میشود
1366x768 1lan------>>>>S0 connect
1280x800 1lan------>>>> S1 connect
1600x900 1lan------>>>>S2 connect
1920x1080 2lan------>>>>no connect
