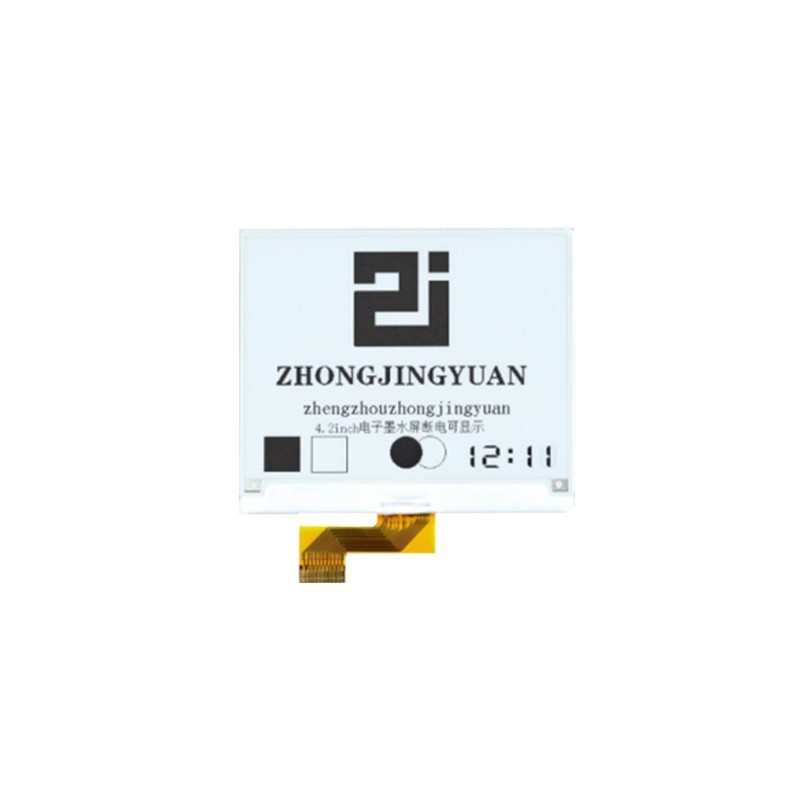

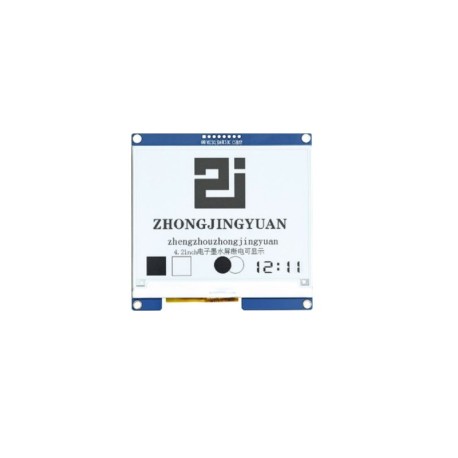

EPD E-Paper 4.20 inch 400x300 pixel-SSD1683-Black, white

 صفحه نمایش ۴.۲ اینچ E-Paper (الکترونیک پیپر) - رابط SPI -  SSD1683

این صفحه نمایش ۴.۲ اینچی E-Paper با فناوری AMEPD، انتخابی ایده‌آل برای پروژه‌های کم‌مصرف مانند تگ‌های الکترونیکی، ایستگاه‌های هواشناسی، دستگاه‌های پوشیدنی و کتابخوان‌های دیجیتال است. تصویر تا قطع برق پایدار می‌ماند و مصرف انرژی را به شدت کاهش می‌دهد.

〽️ویژگی‌های اصلی:
- وضوح تصویر: 300× 400 پیکسل با تراکم بالا و پیکسل‌های ۰.۲۱۲ میلی‌متر
- کنترلر داخلی: SSD1683 با پشتیبانی از رابط SPI
- قابلیت نمایش دو رنگ (مشکی/سفید):همراه با پشتیبانی از به‌روزرسانی موضعی (Partial Refresh)
-زاویه دید کامل: خوانایی عالی از تمام زوایا
- ابعاد پنل: ۹۱ × ۷۷ × ۱.۲ میلی‌متر
- منطقه فعال نمایش: ۸5 × ۶۳ میلی‌متر
-ولتاژ کاری: ۲.۲ تا ۳.۷ ولت
-دمای کاری: ۰ تا ۵۰ درجه سانتی‌گراد
- دمای انبارش: ۲۵- تا ۷۰ درجه سانتی‌گراد

نحوه اتصال:
- نسخه پنل خام: کانکتور ۲۴ پین FPC با گام ۰.۵ میلی‌متر.

کاربرد ها :
برچسب قیمت الکترونیکی، نمایشگر وضعیت آب و هوا، تگ یادآور، علائم اطلاعاتی، پروژه‌های آموزشی و اینترنت اشیا.

پین ها :

پین‌های ۱ تا ۲۴ به ترتیب:

1. NC
2. GDR
3. RESE
4. NC
5. VSH2
6. TSCL
7. TSDA
8. BS1
9. BUSY
10. RES#
11. D/C#
12. CS#
13. SCL
14. SDA
15. VDDIO
16. VCI
17. VSS
18. VDD
19. VPP
20. VSH1
21. VGH
22. VSL
23. VGL
24. VCOM

:EXAMPLE

4.20 EPD display STM32F103ZET6 SPI example routine
4.20 EPD display STM32F407ZET6 SPI example routine
