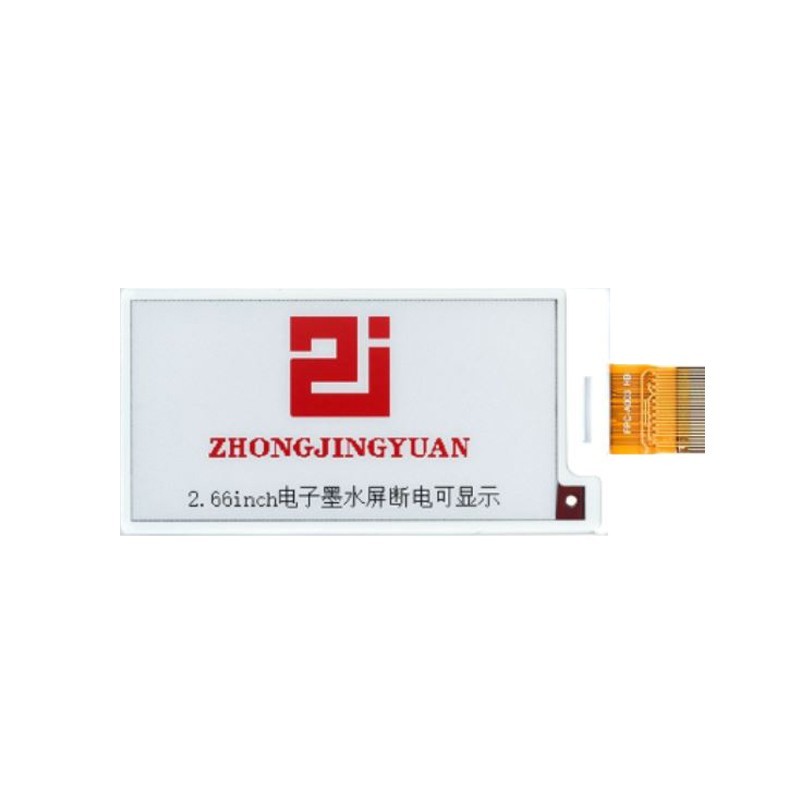

EPD E-Paper 2.66 inch 152x296 pixel-SSD1680-Black, white, red

 صفحه نمایش الکترونیکی (e-Paper) 2.66 اینچ با رابط SPI

بر اساس اطلاعات فایلی که ارسال کردید، مشخصات کامل و جامع محصول برای ثبت به شرح زیر است. این اطلاعات را می‌توانید برای ثبت در فروشگاه‌های آنلاین، پلتفرم‌های تجاری، لیست قیمت یا کاتالوگ محصول استفاده کنید.

این محصول یک صفحه نمایش با فناوری  کاغذ الکترونیکی (e-Paper) با سایز 2.66 اینچ است. این صفحه‌ها به دلیل مصرف انرژی بسیار پایین و قابلیت حفظ محتوا بدون نیاز به برق، گزینه‌ای ایده‌آل برای پروژه‌های اینترنت اشیا (IoT)، کتابخوان‌های الکترونیکی (E-Reader)، تگ‌های قیمت‌گذاری الکترونیکی (ESL)، نمایشگرهای کم مصرف و علائم دیجیتال هستند.

این نمایشگر از نوع ماتریس فعال الکتروفورتیک (Active Matrix Electrophoretic Display - AM EPD) بوده و توسط درایور قدرتمند SSD1680 کنترل می‌شود. رابط ارتباطی آن SPI  است که ارتباط ساده و سریعی با میکروکنترلرها مانند آردوینو، رزبری پای، ESP32 و STM32 برقرار می‌کند.

مشخصات فنی کلیدی (Key Specifications):

نوع نمایشگر (Display Type): e-Paper
ابعاد پنل (Panel Size): 36 (عرض) × 7 (ارتفاع) × 1.0 (عمق) میلی‌متر
ناحیه قابل نمایش (Active Area): 30 (عرض) × 60 (ارتفاع) میلی‌متر
صفحه نمایش (Diagonal Size): 2.66 اینچ
رزولیشن (Resolution):152 × 296 پیکسل (حالت عمودی - Portrait)
گام پیکسل (Pixel Pitch): 0.202 (عرض) × 0.203 (ارتفاع) میلی‌متر
رنگ‌بندی (Display Color):
   گزینه 1: سیاه و سفید (دو رنگ - Black/White)
    گزینه 2: سیاه، سفید و قرمز (سه رنگ - Black/White/Red)
زاویه دید (Viewing Angle): تقریبا 180 درجه (تمام زاویه - Ultra Wide)
ولتاژ کاری (Operating Voltage):2.2 تا 3.7 ولت (مناسب برای منطق 3.3 ولت)
رابط ارتباطی (Interface): SPI (Serial Peripheral Interface)
درایور مجتمع (Driver IC): SSD1680

شرایط محیطی (Environmental Specifications):

دمای کاری (Operating Temperature):** 0 تا 50 درجه سانتی‌گراد
دمای نگهداری (Storage Temperature):** -25 تا 70 درجه سانتی‌گراد

نکات مهم و کاربردها:

مصرف انرژی فوق‌العاده پایین : برق فقط هنگام به‌روزرسانی صفحه مصرف می‌شود و تصویر تا قطع برق یا به‌روزرسانی بعدی، به طور کامل حفظ می‌شود.
شباهت به کاغذ : این نمایشگرها برخلاف LCDها نور پس‌زمینه ندارند و مانند کاغذ رفتار می‌کنند که باعث خستگی کمتر چشم در مطالعه طولانی‌مدت می‌شود.
کاربردها : کتابخوان الکترونیک، نمایش اطلاعات حسگرها (دما، رطوبت، فشار)، تگ‌های قیمت فروشگاهی، نمایشگر نام اتاق، دستگاه‌های پزشکی، کنترلرهای صنعتی، نمایش وضعیت سیستم.

2.66 EPD Display STM32F103RC SPI Example
2.66 EPD Display STM32F103ZE SPI Example
2.66 EPD Display STM32F407ZE SPI Example
