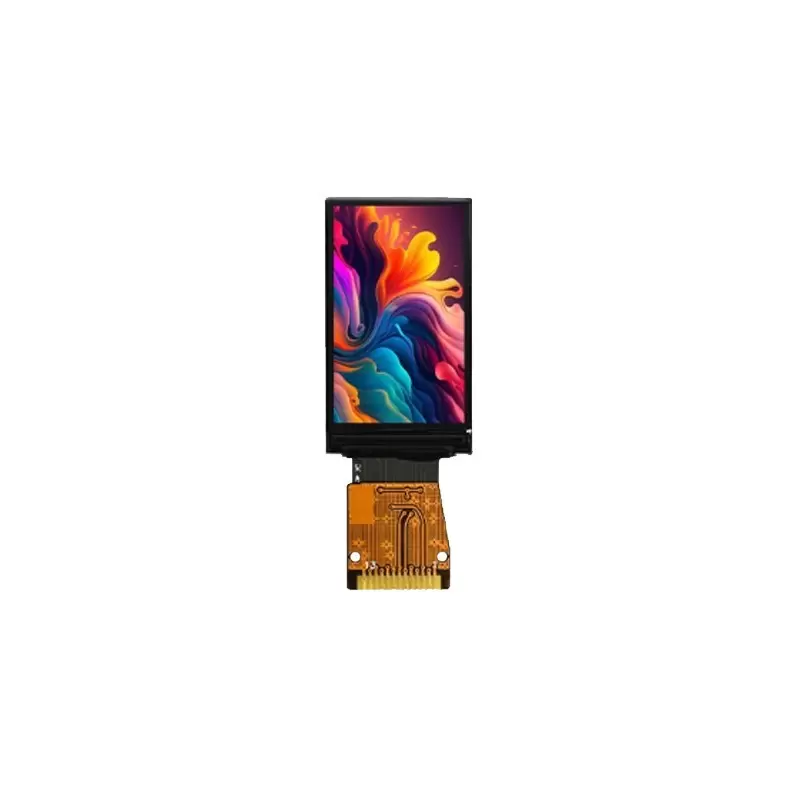

TFT LCD1.14 inch- LCD display screen LCD screen IPS high-definition display 135240 resolution ST7789 SPI

صفحه نمایش TFT رنگی 1.14 اینچی با درایور ST7789 - رابط SPI:

این محصول یک صفحه نمایش TFT رنگی کوچک و با کیفیت است که برای پروژه های مختلف الکترونیکی و جاسازی شده (Embedded) ایده آل می باشد. صفحه نمایش از نوع IPS LCD با وضوح بالا بوده و زوایای دید عالی در تمامی جهات (All View) را ارائه می دهد.
رابط کنترلی این صفحه نمایش از نوع   SPI است که باعث سادگی در اتصال و کاهش تعداد پایه های مورد نیاز می‌شود. این صفحه نمایش دریک مدل با اتصال 13 پین لحیمی ارائه شده است.

اندازه:   1.14 اینچ
مواد:    صفحه نمایش  IPS LCD با وضوح بالا
وضوح:    135 (افقی) RGB در 240 (عمودی)
درایور   ST7789
رابط ارتباطی:   SPI
رنگ نمایش:    تمام رنگی (Full Color)
ناحیه نمایش:   14.864 (عرض) در 24.912 (ارتفاع) میلی متر

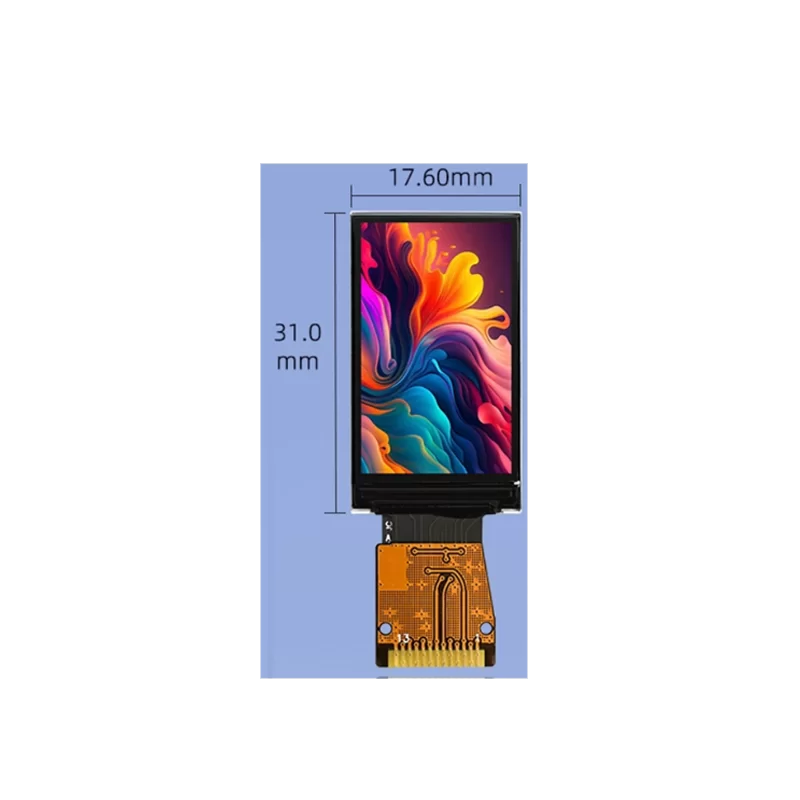

ابعاد پنل:    17.6 (عرض) در 31.0 (ارتفاع) در 1.6 (ضخامت) میلی متر
فاصله پیکسل ها:   0.101 (افقی) در 0.1038 (عمودی) میلی متر

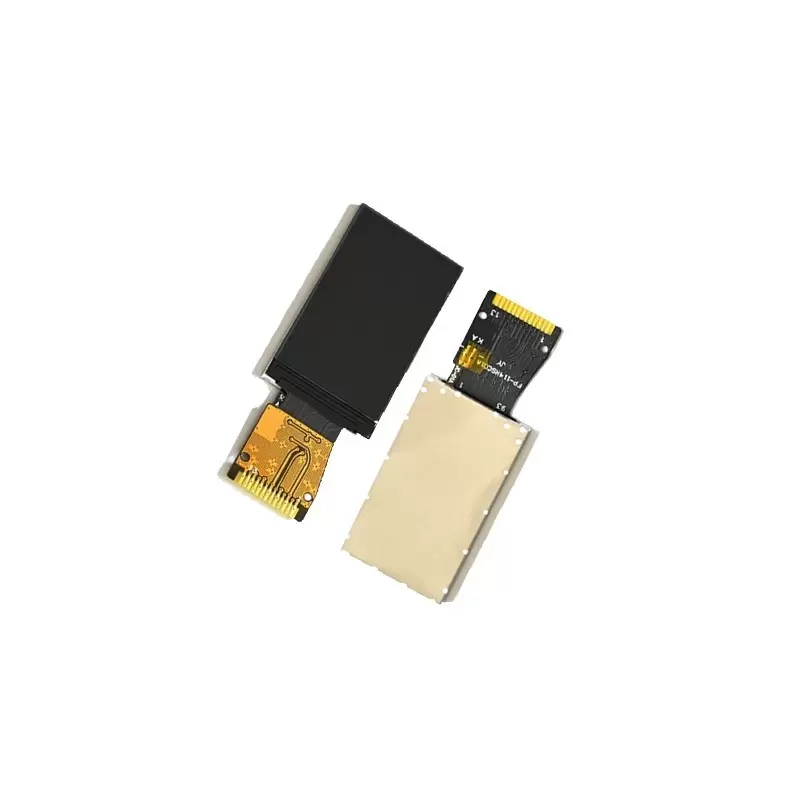

نحوه اتصال:  13 پین لحیمی
جهت دید:   همه جهات (All View)
ولتاژ کاری:   3.3 ولت
جریان کاری:   20 میلی آمپر
نوع نور پس زمینه:   1 LED
دمای کاری:  20- تا 70 درجه سانتیگراد

ویژگی های کلیدی:

• سایز کوچک و جمع و جور 1.14 اینچی

• کیفیت تصویر عالی با فناوری صفحه نمایش IPS

• پشتیبانی از نمایش رنگ های کامل (Full Color)

• رابط کنترلی سریع و ساده   SPI

• طراحی All View برای مشاهده تصویر از تمام زوایا

• مصرف انرژی پایین (ولتاژ کاری 3.3V و جریان 20mA)

• قابلیت کار در محدوده دمایی گسترده

  ---





  • No.	Symbol
    1	NC
    2	NC
    3	SDA
    4	SCL
    5	RS
    6	RES
    7	CS
    8	GND
    9	NC
    10	VCC
    11	LEDK
    12	LEDA
    13	GND

  ---

• example:
  01 1.14 inch IPS Display C51 SPI Example Program
  02 1.14 inch IPS Display STM32F103C8T6 SPI Example Program
  03 1.14 inch IPS Display STM32F103RC SPI Example Program
  04 1.14 inch IPS Display STM32F103ZET6 SPI Example Program
  05 1.14 inch IPS Display STM32F407ZG SPI Example Program
  06 1.14 inch IPS Display STM32F030C8 SPI Example Program
  07 1.14 inch IPS Display STM32L151C8T6 SPI Example Program
  08 1.14 inch IPS Display STM32L053C8 SPI Example Program
  09 1.14 inch IPS Display STM32L476RG SPI Example Program
  10 1.14 inch IPS Display STM32F303RC SPI Example Program
  11 1.14 inch IPS Display STM32F103 Hardware SPI DMA Example Program

  ---
