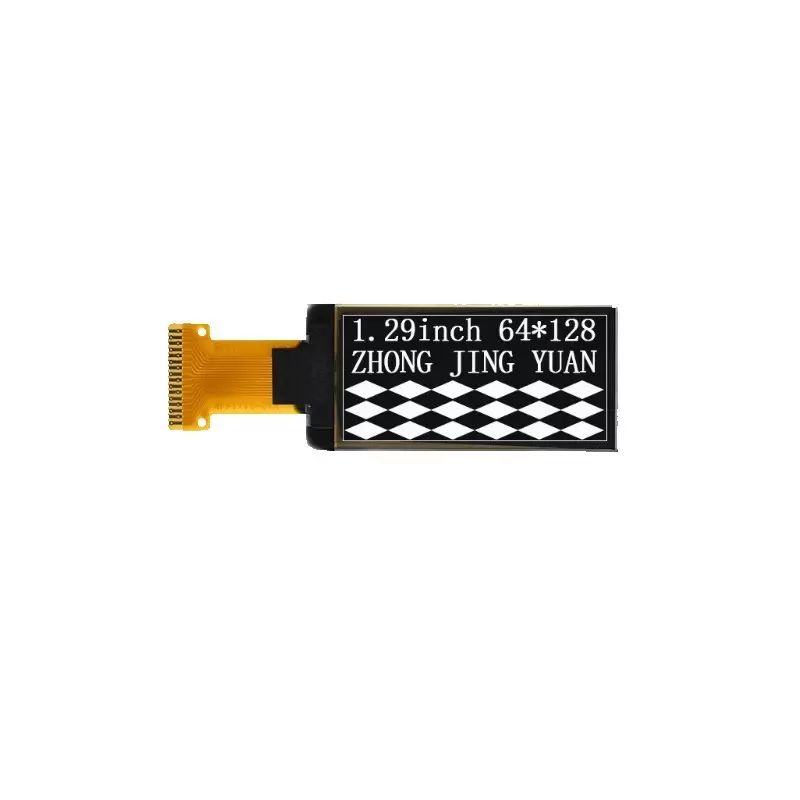

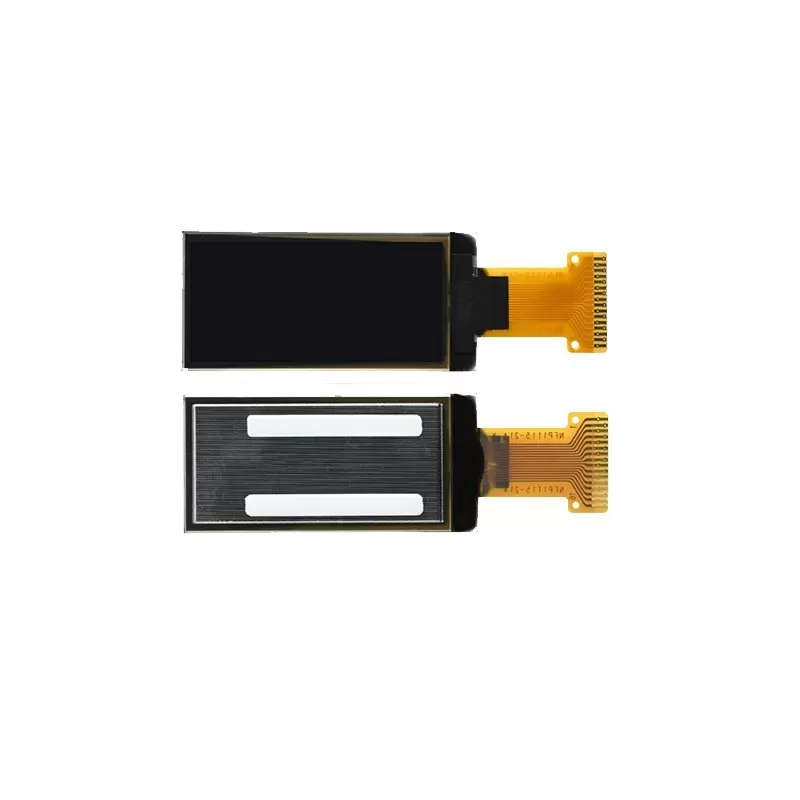

OLED 1.29 inch white 64x128 IIC- spi / ch 1115

صفحه نمایش OLED 1.29 اینچی با رزولوشن 128*64
این صفحه نمایش کوچک و پرکاربرد از نوع OLED با کیفیت نمایش سفید و وضوح بالا، مناسب برای پروژه‌های الکترونیکی و صنعتی است.

ویژگی‌های کلیدی:

• رزولوشن: 128*64پیکسل برای نمایش جزئیات دقیق.

• رابط‌های ارتباطی: پشتیبانی از SPI/IIC برای انعطاف‌پذیری در اتصال به میکروکنترلرها.

• تراشه کنترل: CH1115 برای مدیریت بهینه نمایشگر.

• منطقه نمایش: 14.7 × 29.42 میلی‌متر با فاصله پیکسل‌های 0.23mm و اندازه پیکسل 0.21mm برای کیفیت بالا.

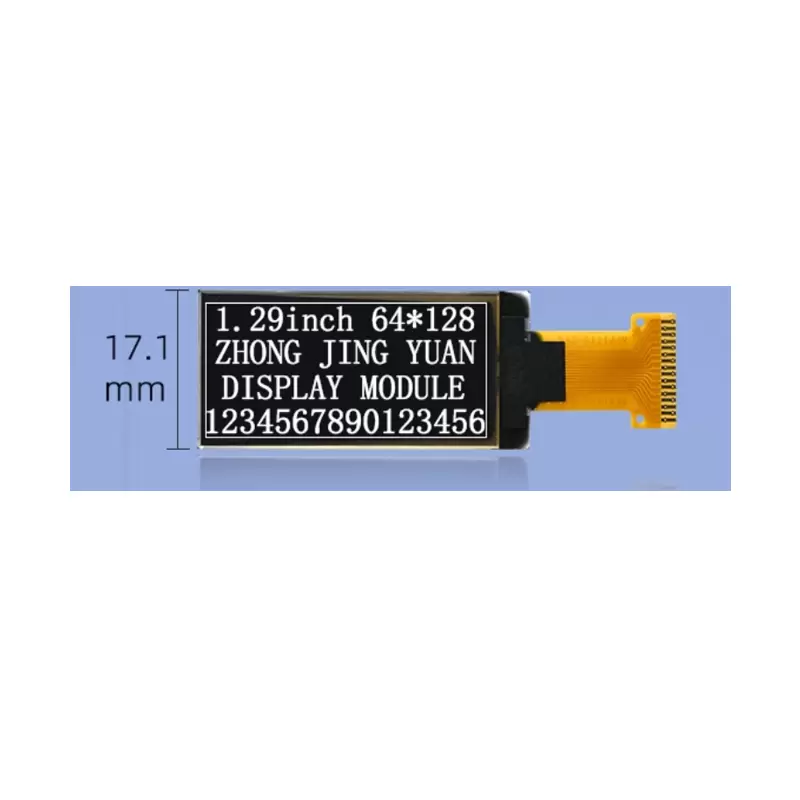

• طراحی جمع‌وجور: ابعاد پنل تنها 17.1 × 35.8 × 1.22mm با وزن سبک.

  ---

• انواع اتصال:

  • نوع اتصالی : کابل 23.97mm با 16 پین (0.5mm).

  • نوع جوشی : کابل 15.8mm با 16 پین (0.7mm).

• دید گسترده: پشتیبانی از تمام‌زاویه دید برای استفاده در شرایط مختلف.

• مقاومت دمایی: عملکرد پایدار در دمای 40- تا 70°C، مناسب برای محیط‌های سخت.

  ---

کاربردها:

• دستگاه‌های پزشکی و صنعتی

• ماژول‌IoT

• پروژه‌های DIY و آموزشی



مشخصات پین ها:
1: C1N
2: C1P
3: C2P
4: C2N
5: VDD2
6: VPP
7: VCOMH
8: IREF
9: VSS
10: IM1
11: CS
12: A0
13: RES
14: VDD1
15: SCL
16: SL

EXAMPLE:
- 51 Example Code
- Arduino Example Code
- C8051 Example Code
- MSP430 Example Code
- STM8 Example Code
- STM32 Example Code

- 01 - 1.29 OLED Display STM32F103C6_I2C Example Code
- 02 - 1.29 OLED Display STM32F103RCT6_I2C Example Code
- 03 - 1.29 OLED Display STM32F103ZET6_I2C Example Code
- 04 - 1.29 OLED Display STM32F407ZG_I2C Example Code
- 05 - 0.96 OLED Display STM32L476RG_I2C Example Code
- 06 - 1.29 OLED Display STM32F303RC_I2C Example Code
- 07 - 1.29 OLED Display STM32L151AC8T6_I2C Example Code
- 08 - 1.29 OLED Display STM32L053C8_I2C Example Code
- 09 - 1.29 OLED Display STM32F030C8_I2C Example Code
