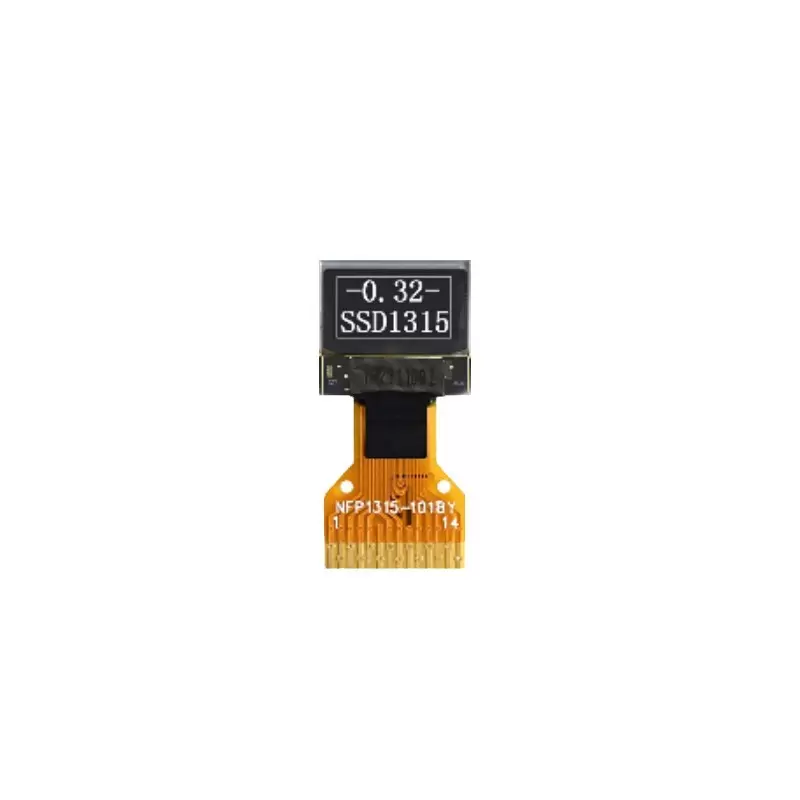

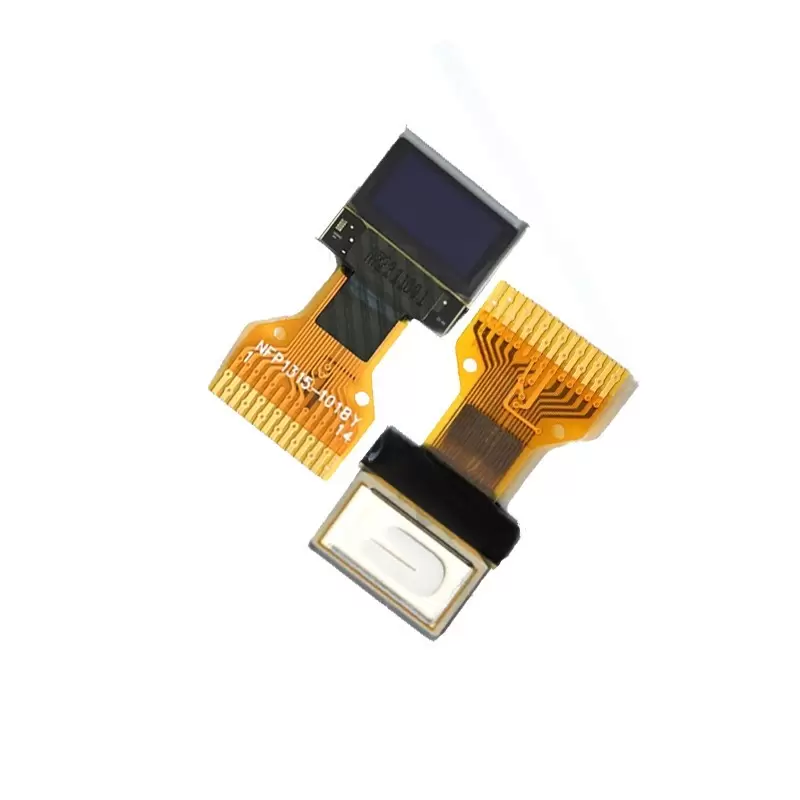

OLED 0.32 inch with high brightness 60x32 IIC / SSD1315
نمایشگر OLED 0.32 اینچی با رزولوشن 60*32، درایور IIC، حافظه SSD1315، رابط I2C،14 پین با فاصله 0.62 میلی‌متر، ولتاژ 3-5 ولت، دمای کاری -40~70°C.
این محصول یک نمایشگر OLED با اندازه 0.32اینچ است که رزولوشن 60 در 32 پیکسل دارد. این نمایشگر از درایور IC نوعIICاستفاده می‌کند و حافظه آن با SSD1315 پشتیبانی می‌شود.
رابط ارتباطی آن I2C است که برای اتصال به میکروکنترلرها مناسب است.
ابعاد کلی نمایشگر 7.06 در 3.82 میلی‌متر و ناحیه قابل مشاهده آن 9.96 در 8.85 در 1.2 میلی‌متر است. اندازه هر پیکسل 0.118 در 0.12 میلی‌متر و فاصله پیکسلی (پیچ پیکسل) 0.098 در 0.10 میلی‌متر است. این نمایشگر دارای 14 پین با فاصله 0.62 میلی‌متر است که برای اتصال استفاده می‌شود. ولتاژ کاری آن بین 3 تا 5 ولت است و دمای عملیاتی آن از -40 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد را پشتیبانی می‌کند.
نمایشگر OLED 0.32 اینچی با رزولوشن 60*32
2. **مشخصات فنی**:
- نوع: OLED
- اندازه: 0.32 اینچ
- رزولوشن: 60*32
- درایور: IIC
- حافظه: SSD1315
- رابط: I2C
- ابعاد: 7.06 x 3.82 میلی‌متر
- ناحیه قابل مشاهده: 9.96 x 8.85 x 1.2 میلی‌متر
- اندازه پیکسل: 0.118 x 0.12 میلی‌متر
- فاصله پیکسلی: 0.098 x 0.10 میلی‌متر
- پین‌ها: 14 پین (فاصله 0.62 میلی‌متر)
- ولتاژ کاری: 3V-5V
- دمای کاری: -40 ~ 70°C
پایه ها:
1: C2P (پایه مثبت کانال 2)
2: C2N (پایه منفی کانال 2)
3: C1P (پایه مثبت کانال 1)
4: C1N (پایه منفی کانال 1)
5: VBAT (ولتاژ باتری)
6: NC (بدون اتصال - استفاده نشده)
7: VSS (زمین مدار)
8: VDD (ولتاژ تغذیه مثبت)
9: RES# (پایه ریست اکتیو-پایین)
10: SCL (کلاک خط سریال I²C)
11: SDA (داده خط سریال I²C)
12: IREF (مرجع جریان)
13: VCOMM (ولتاژ مشترک)
14: VCC (ولتاژ تغذیه مدار)
توضیحات تکمیلی:
C2P/C2N/C1P/C1N: پایه‌های دیفرانسیلی برای سیگنال‌های آنالوگ یا داده‌های پرسرعت
VBAT: معمولاً برای پشتیبانی از باتری Backup استفاده می‌شود
RES#: برای ریست کردن مدار، باید به صورت لحظه‌ای به زمین متصل شود
SCL/SDA: پایه‌های استاندارد ارتباطی I²C
IREF: ممکن است برای تنظیم جریان مرجع در مدارهای آنالوگ استفاده شود
VCOMM: معمولاً به عنوان ولتاژ مرجع مشترک در مدارهای آنالوگ کاربرد دارد
00-0.32OLED Display C51 IIC Routine
01-0.32OLED Display STM32F103C8T6 IIC Routine
02-0.32OLED Display STM32F103RCT6 IIC Routine
03-0.32OLED Display STM32F103ZET6 IIC Routine
04-0.32OLED Display STM32F407ZG IIC Routine
05-0.32OLED Display STM32L476RG IIC Routine
06-0.32OLED Display STM32F303RC IIC Routine
07-0.32OLED Display STM32L151AC8T6 IIC Routine
08-0.32OLED Display STM32L053C8 IIC Routine0
9-0.32OLED Display STM32F030C8 IIC Routine
مشخصات
- رزولیشین
- 60x32
- نمایش رنگ
- سفید
- نوع ارتباط (MCU)
- I2C
- چیپ راه انداز
- SSD1315
- نوع اتصال
- لحیمی
